CASQUE FELIN- AIRSOFT MAISON
5- Habillage interne du casque
5ème étape: l'habillage intérieur du casque.
5.1- Etiquette
Pour le fun, j'ai fait l'étiquette qu'on trouve dans la coque, au niveau de l'oreille coté gauche.

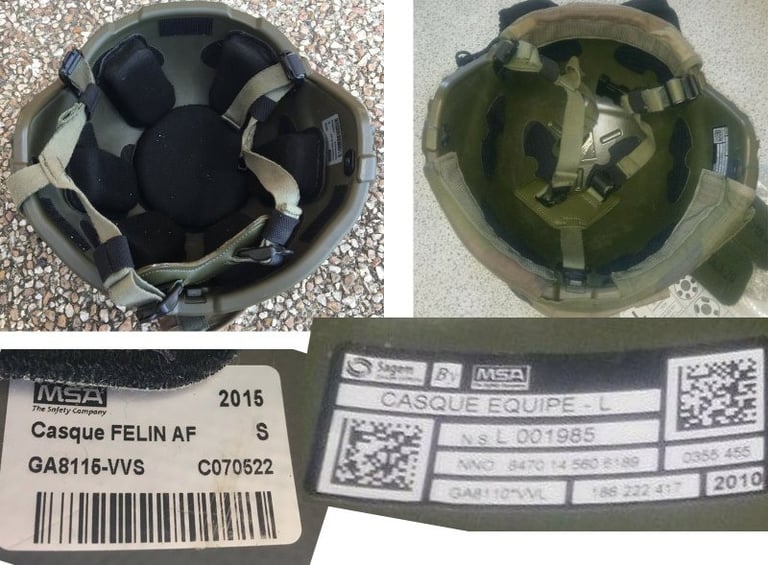

Sur le net, j'ai trouvé 2 étiquettes, toutes 2 placées au même endroit.
Du coup j'ai fait ma version à partir du modèle de droite, que je trouvais plus sympa à reproduire

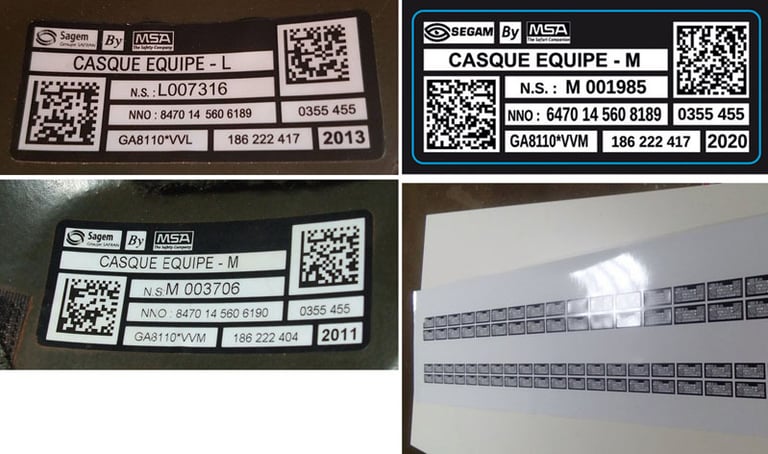

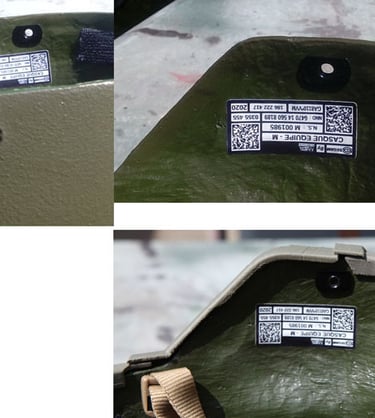

En continuant à fouiller le net je suis tombés sur des photos nettes de l'étiquette.
Entre deux j'ai eut la chance d'avoir accès à un vrai casque. J'en ai profité pour prendre des cotes.
J'en ai donc profité pour corriger ma 1ère version d'étiquette histoire qu'elle soit encore plus réaliste au niveau des "chiffres et des lettres".
(entre l’étiquette du taille L et du taille M, on voit bien que dans les numéros de série et autres de l'étiquette, le L ou le M y figure un peu partout). MAIS PAS IDENTIQUE. J'ai laissé des erreurs sur les noms des marques et placé des flash codes trouvés sur le net. Faire une copie à l'identique, ça s'appelle une contrefaçon et c'est illégale. C'est donc voulu et assumé.
Comme j'étais au TechShop, j'ai imprimé une série d'étiquettes. J'ai du stock là! Bon, après correction du texte, j'avais oublié de mettre aux dimensions de la vraie avant impression. Du coup j'ai imprimé une 1ère série qui, à vue de nez, était clairement trop grande, du coup j'ai imprimé une 2ème série en diminuant la taille au pif (elles s'avèrent celle-là plus petite que l'originale). Mais bon, quelque part on s'en fout vu que c'est juste pour le fun.
NB: et pourquoi autant? Ben en même temps, je paie le vinyle adhésif au mètre linéaire, avec un minimum de 50cm de longueur. Alors autant imprimer une laize d'un coup (largeur de rouleau).

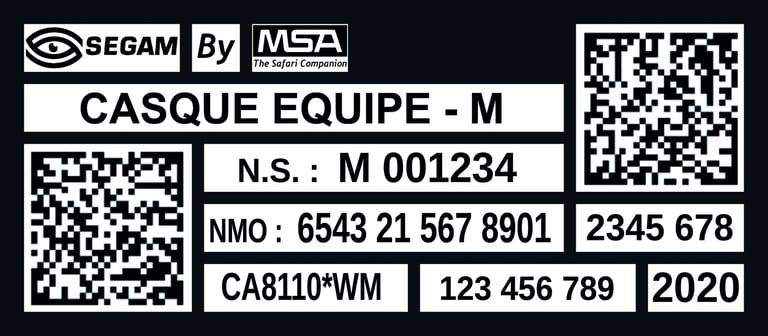

Si vous voulez en imprimer une vous même, voici le modèle:
5.2- Velcros

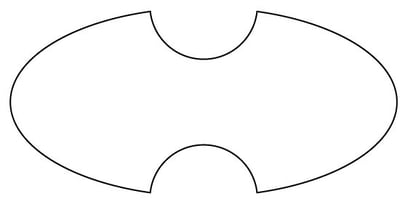

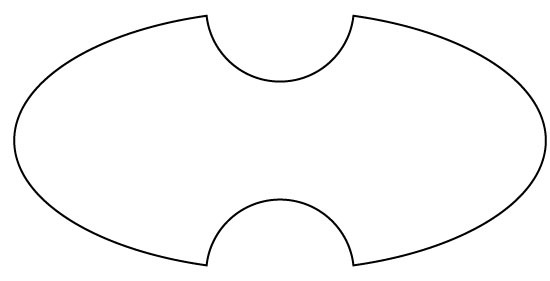

J'ai aussi dessiné le velcro ovale interne aux dimensions du vrai.
Voici les fichiers vectoriels pour la découpe laser sous différents formats histoire de plaire à tout le monde:

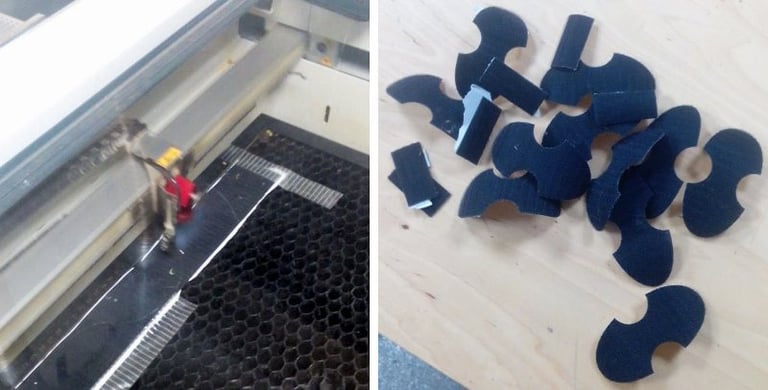

Comme j'ai un peu de velcro noir adhésif en 5cm de large et que je passe au TechShop, j'en profite pour faire mes découpes. comme ça, j'ai mes réglages de laser pour la future découpe en série.
Et j'ai pris des notes pour les positionner correctement comme on peut le voir sur cette photo.

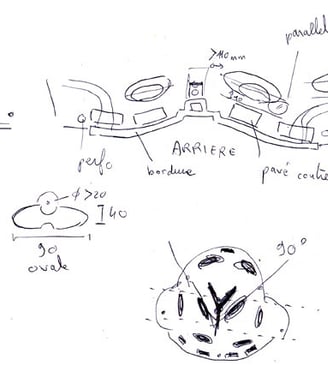

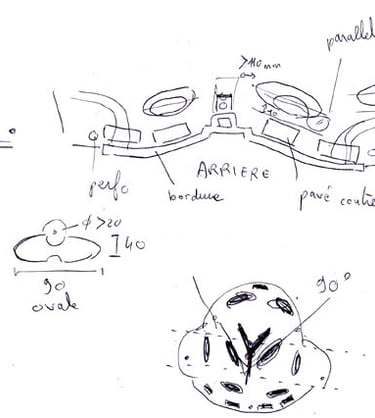

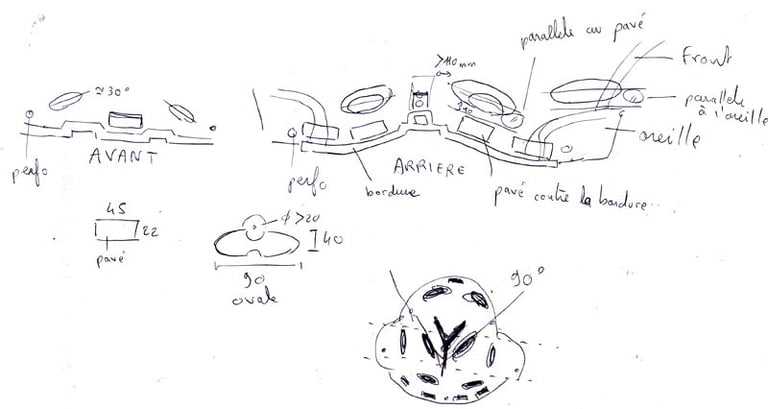

Et voici mes notes.
5.3- Notice de montage

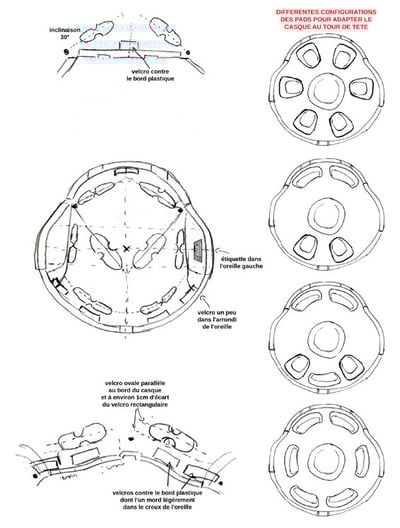

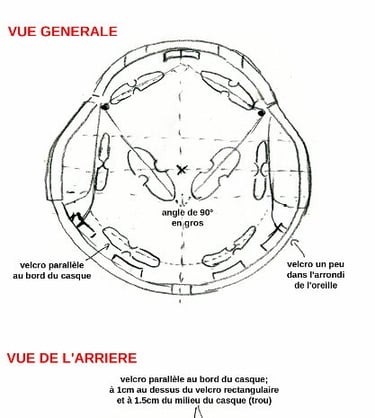

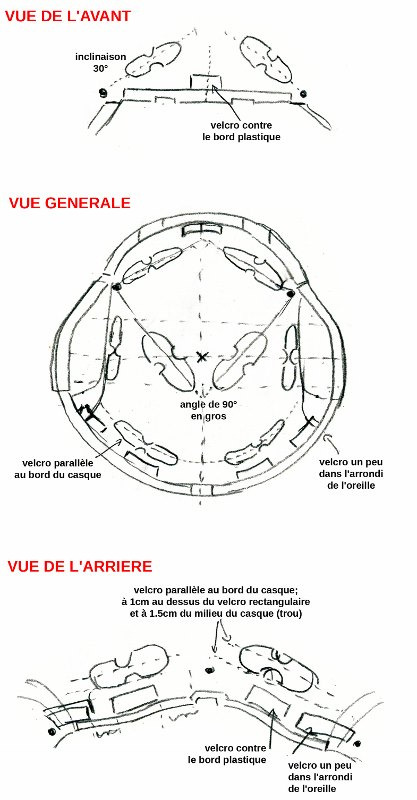

Un beau dessin pour le positionnement des velcros. C'est propre et je pense assez clair à comprendre, qu'en pensez-vous?

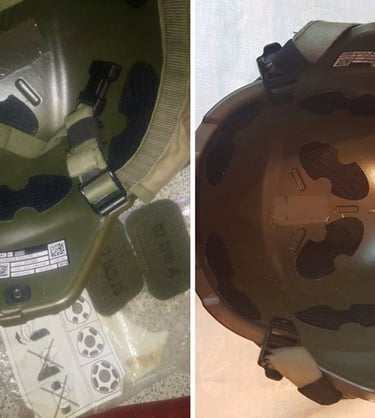

Sur cette photo on voit la petite "notice" sur le positionnement des pads.
Du coup je me suis dit que je mettrais bien une feuille A4 avec le positionnement des velcros, de l'étiquette et les différentes configurations des pads pour adapter le casque au tour de tête moi-aussi.

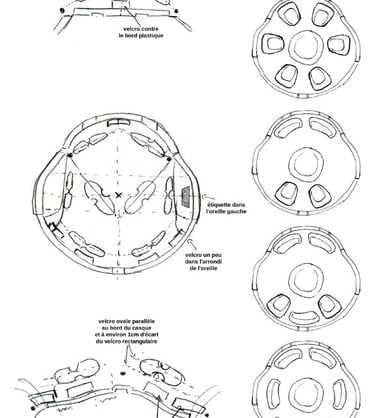

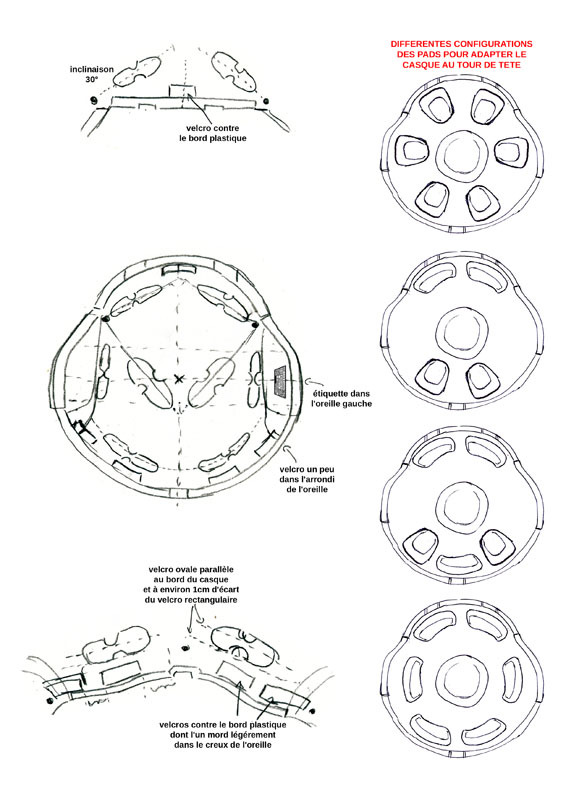

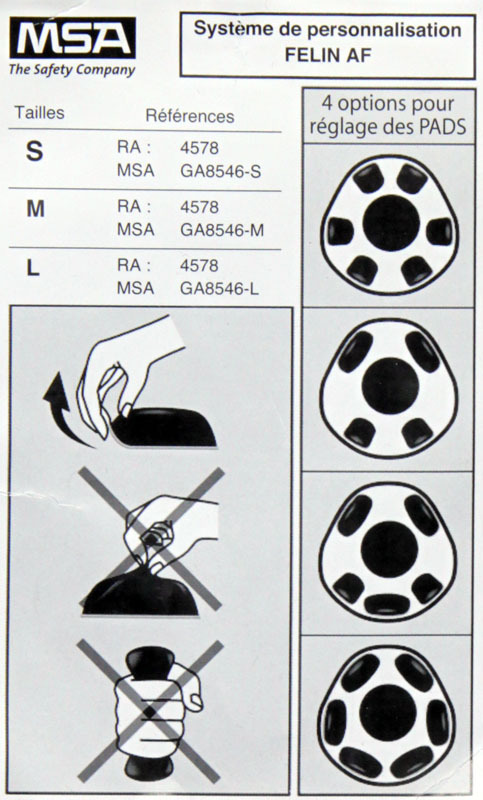

La "notice" de positionnement:

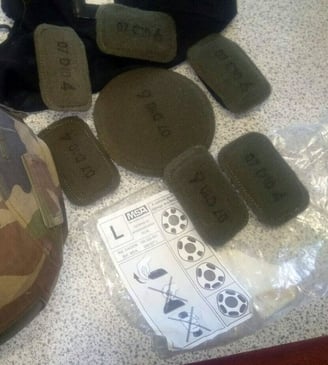

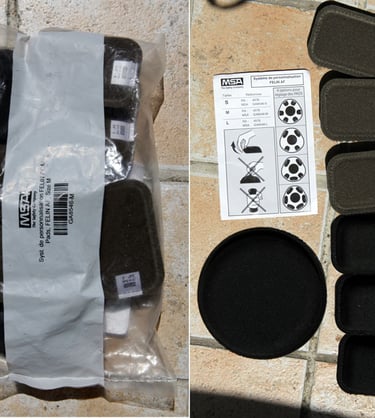

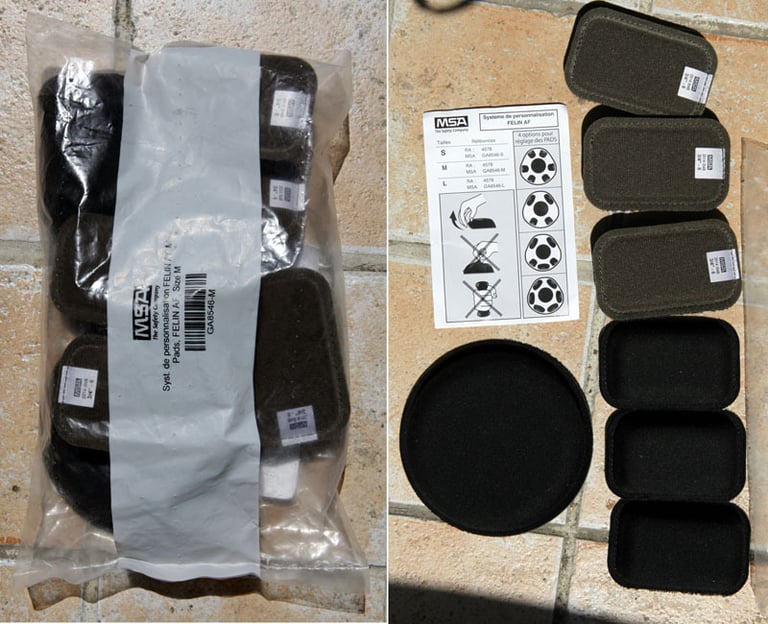

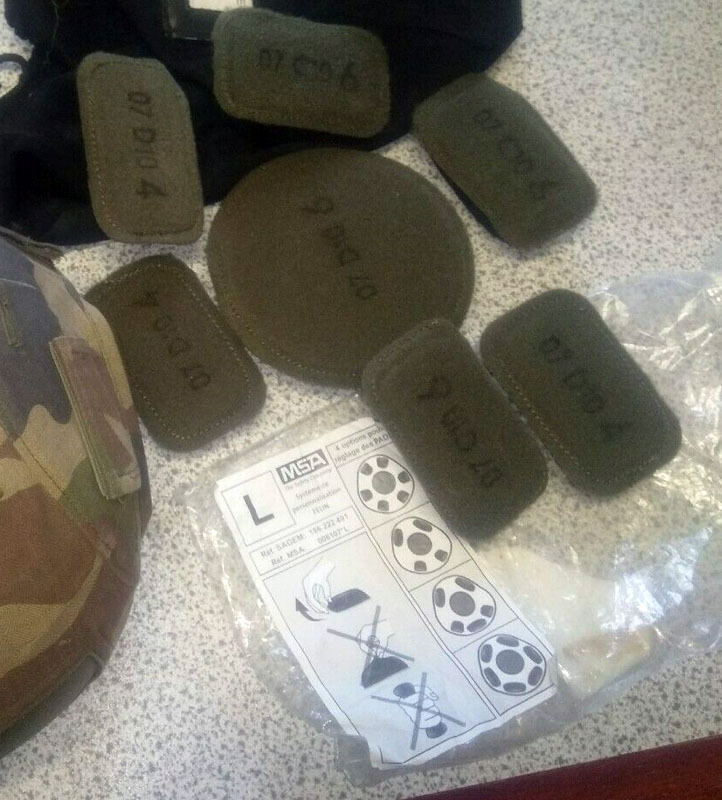

J'ai trouvé un kit de pads dans un surplus (Felin21 sur facebook)
C'est un kit en taille Medium.
L'arrière des pads indiquent la taille: 3/4" - 6
Je suppose donc que l'épaisseur medium se dénomme 3/4 de pouces en taille anglosaxonne ou 6 en "taille européenne"
On a donc bien un rond central et 6 rectangles, tous de la même épaisseurs.

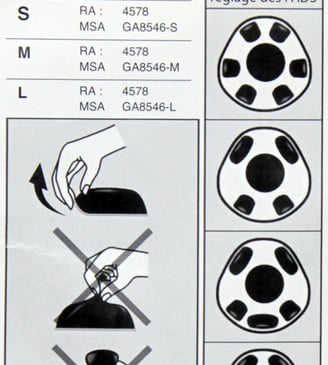

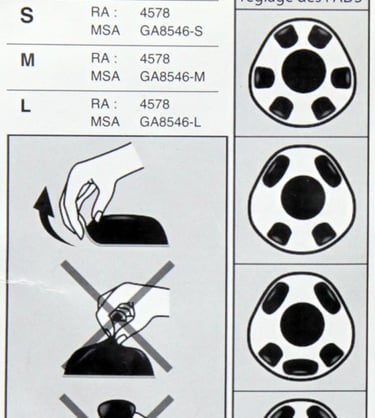

Et le fameux petit papier avec le positionnement des pads.

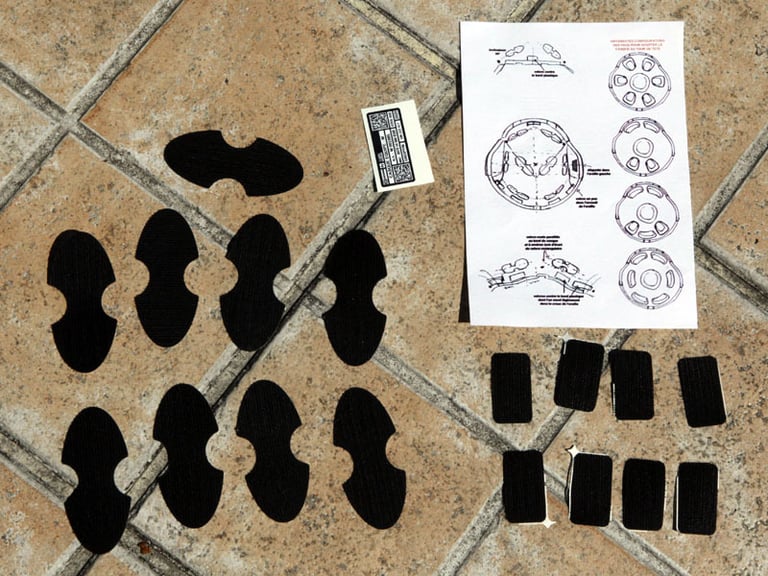

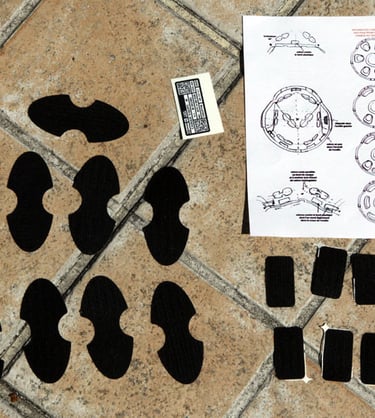

Bref mon "kit velcros et étiquette" est composé ainsi.

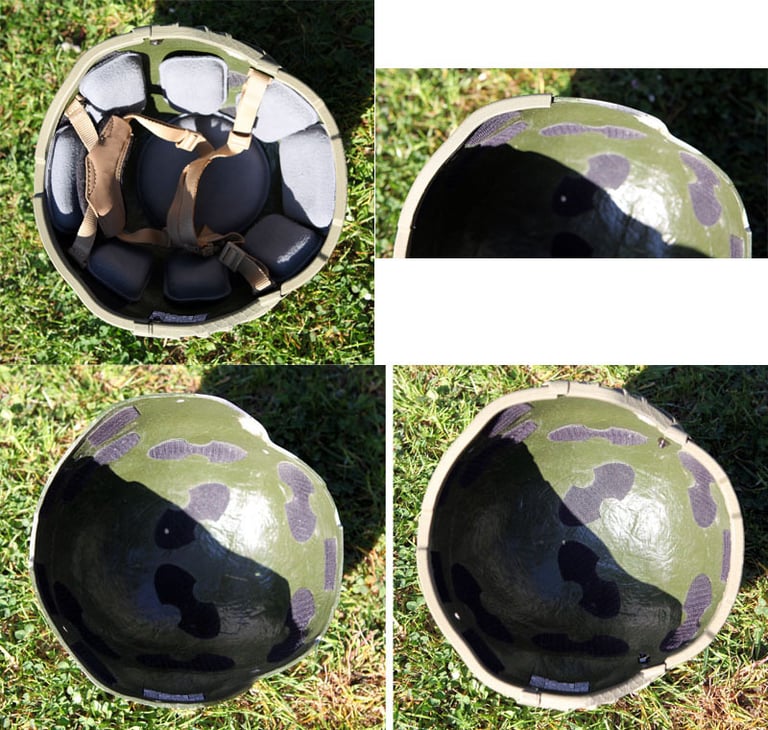

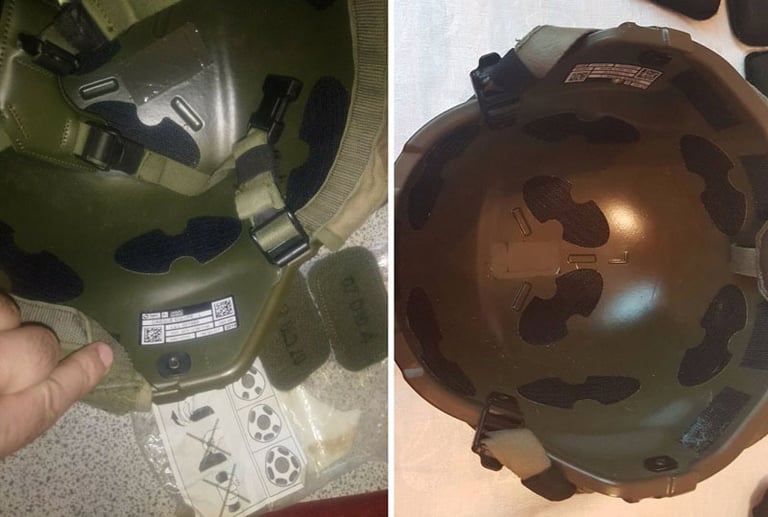

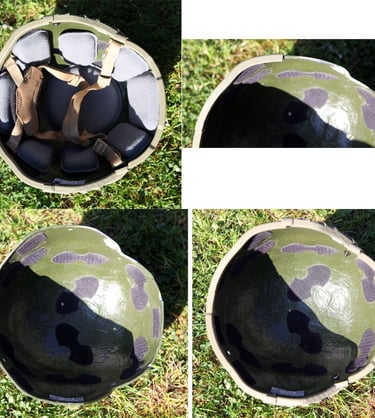

NB, j'en profite pour vous montrer la différence entre l'épaisseur de la coque et le rendu avec les garnitures.
Ça rend pas mal sur mon félin tout ces petits détails.
NB: le positionnement et la quantité de velcro comme sur le vrai est un peu light je trouve.

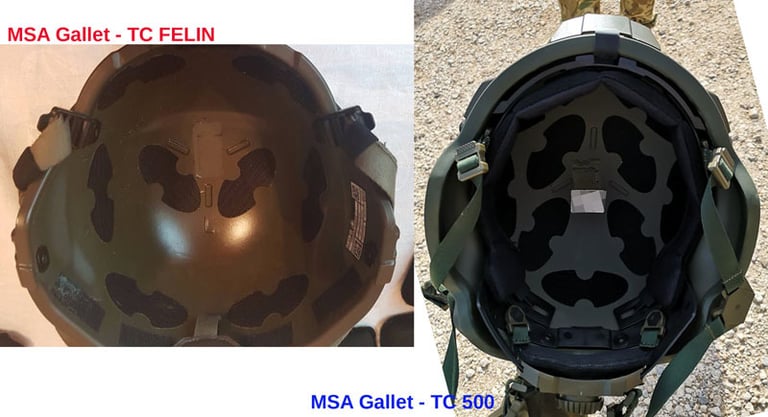

Et en comparant avec le TC-500, on le sent encore plus:

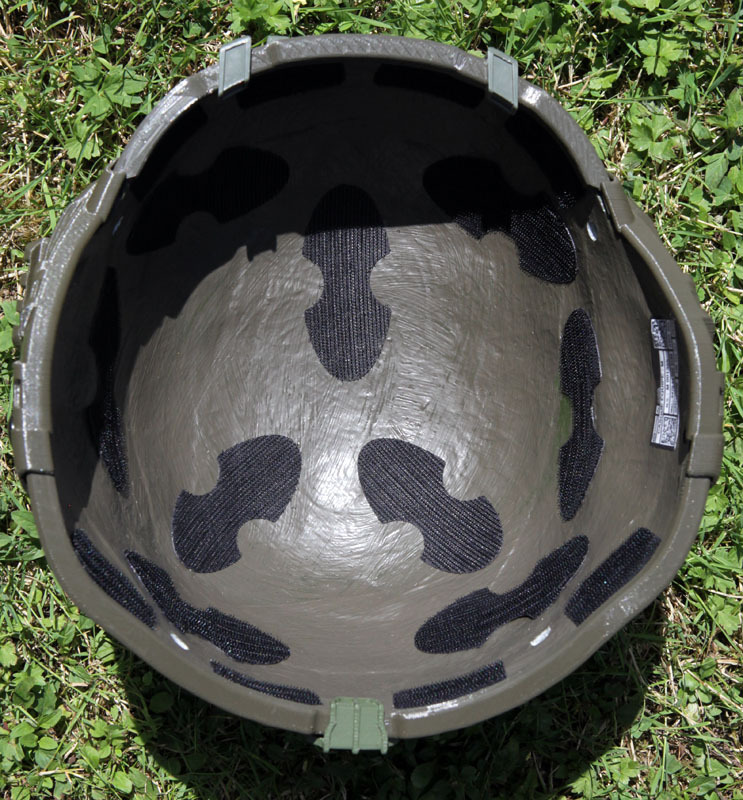

Du coup j'ai fait un mixe des 2 pour mon felin. Plus de possibilité avec toutes sortes de pads et plus de rectangles de velcro sur le bord pour mieux positionner le couvre casque aussi.
5.4- Harnais
Comme déjà dit bien plus haut, le harnais en X à 4 points d'attaches est ce qui se rapproche le plus.
En copie airsoft, je n'ai trouvé que du Foliage green, du coyote/tan et du noir. Pas de vert (OD ou RG).
Sur ebay.com, on trouve des harnais pour MICH/ACH en OD, mais à 25-30usd + port, ça revient cher juste pour une histoire de couleur. Moi je vais me contenter des modèles airsoft.

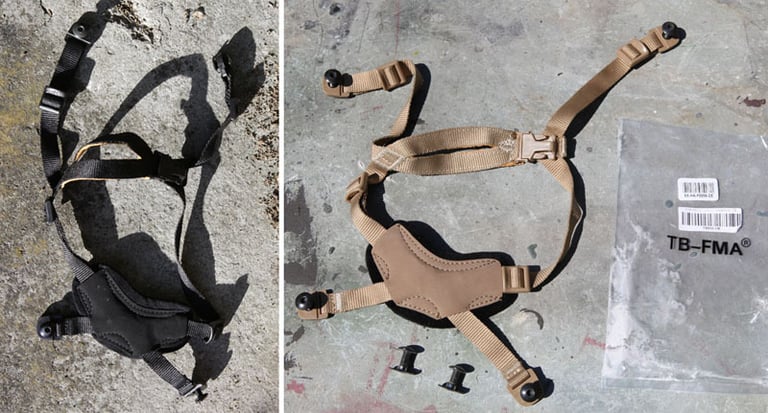

Le kit FMA TB956 est très bien. Uniquement en coyote ou noir.

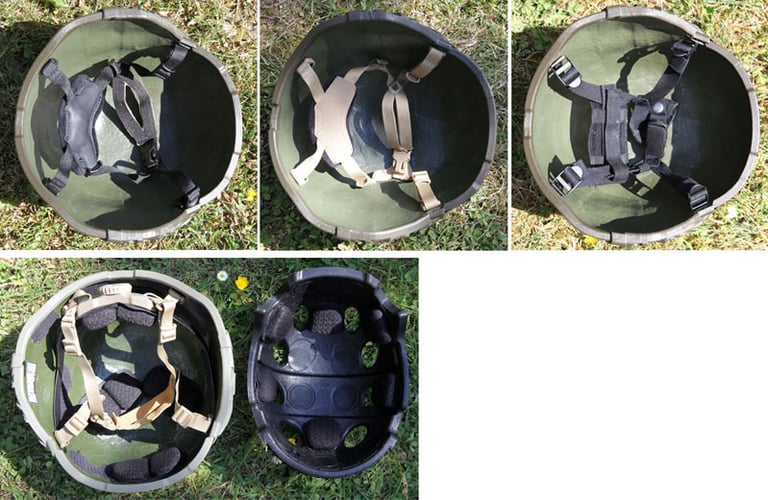

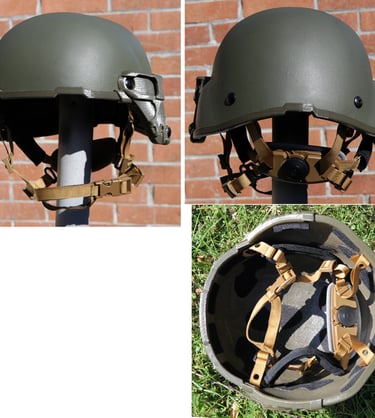

De gauche à droite donc, harnais en X FMA noir, celui qui suit le plus amha, harnais en X FMA coyote (celui-là suit mieux avec les impressions 3D laissé en couleur naturel (kaki) et harnais en H noir (celui d'origine de la repro du mich).

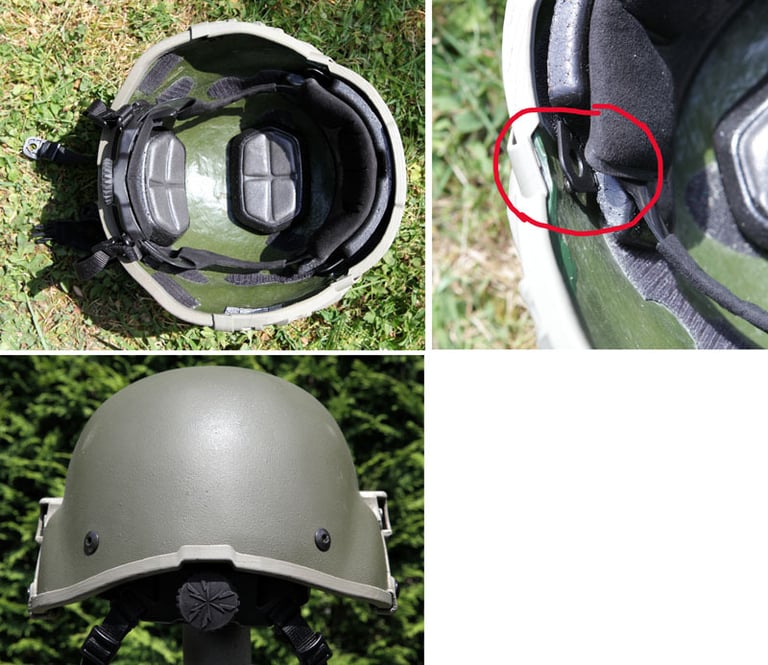

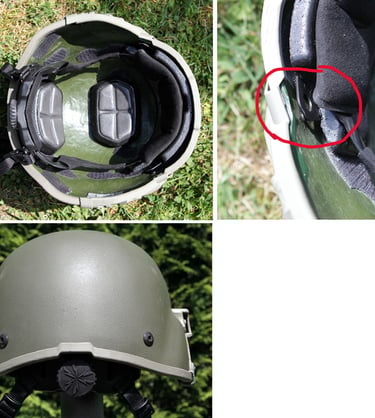

Dessous, j'ai les systèmes Ops-Core. Alors ici la version FMA version Lux Liner. La coque interne ne rentre pas du à la différence de forme, il faudrait la couper pour la réduire en longueur. Mais le système de serrage par molette s'adapte très bien.
Par contre, le système Ops-Core standard (celui que l'on voit sur tous les FAST et autres), avec sa mousse frontale, n'est pas comptaible. Les trous à l'avant sont décalés. Peut-être qu'en découpant la mousse frontale, on récupérerait assez de jeu, je ne sais pas. Ici c'est un vrai modèle Ops-Core pour Mich/ACH.

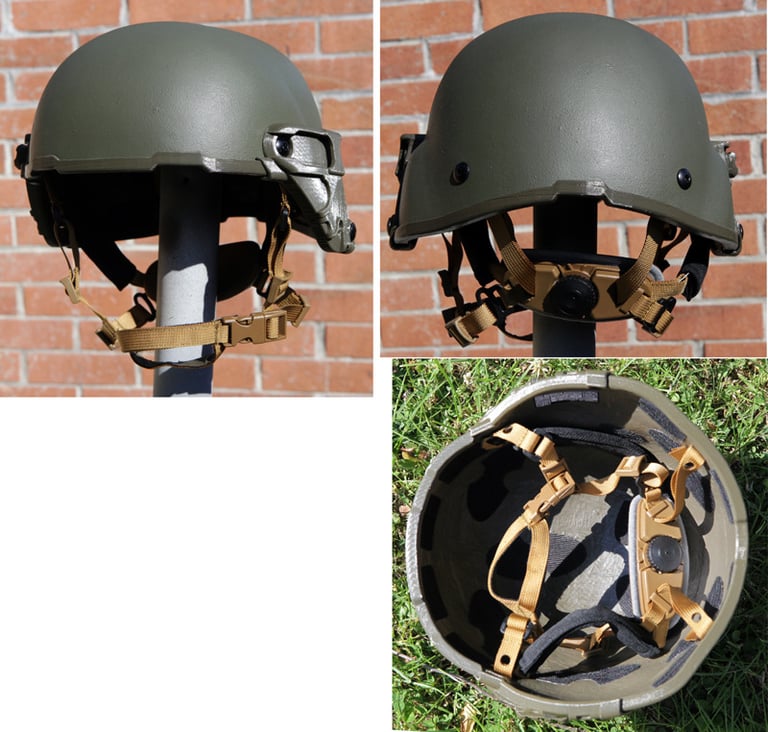

J'ai testé aussi un harnais de type Team Wendy de chez UaRms (la couleur me plait pour le matos russe et ce modèle n'est pas trop cher).
NB: UaRms (ukrainienne) est une marque différente de UARM (américaine)!
Conclusion
Sur ce casque, le plus simple et le plus confortable des harnais, c'est le Team wendy (ou une copie comme celle de FMA ou uArms), même s'il ne fait pas "Real Style"/ "Accurate"/ "Reenact compatible"
5.5- Pads de confort
Pour les pads, pareil, acheter des originaux est du même genre de prix. Donc la copie airsoft sera aussi de rigueur.

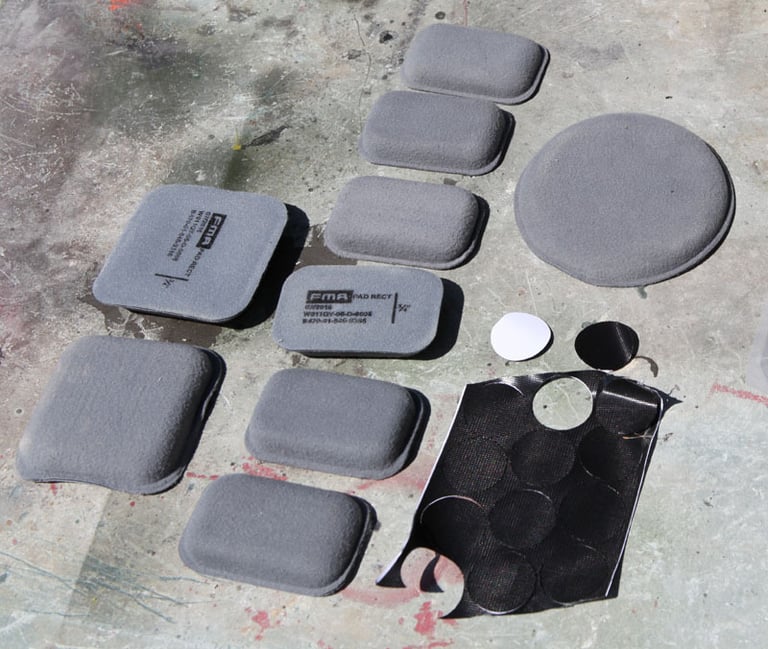

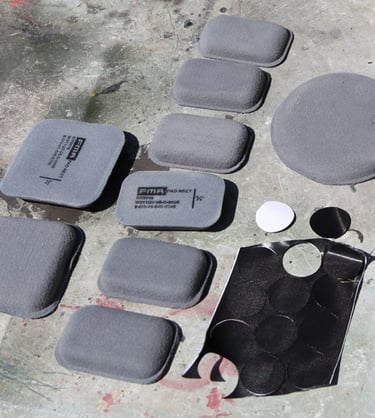

Le FMA TB952 sera très bien car il contient les 6 rectangles et le rond central comme sur le Félin. Mais uniquement en gris. Sur le Félin, on voit majoritairement des mousses noires (la face velcro étant verte). J'ai trouvé un kit noir d'airsoft, mais il coute le double. du coup, je vais me contenter du FMA qui est très bien finit soit dit en passant.

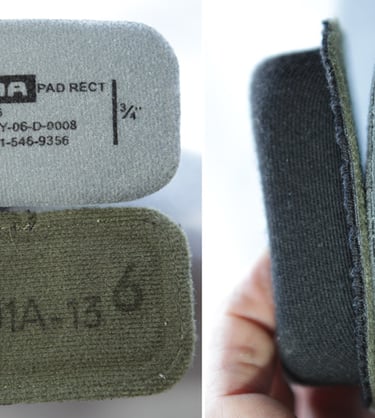

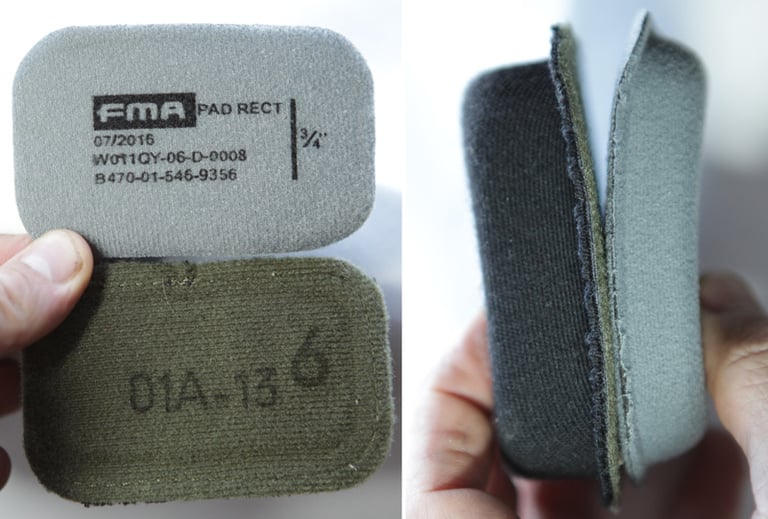

Comparatif pads FMA et pads MSA
Il y a une grosse différence d'épaisseur entre les pads FMA (ou il est noté "3/4") et un vrai pad MSA en taille 3/4".
Bref la réplique de casque Felin avec les pads fma sera en taille Large alors qu'avec des vrais pads, on devrait retomber sur du Medium je pense.
5.6- Visserie

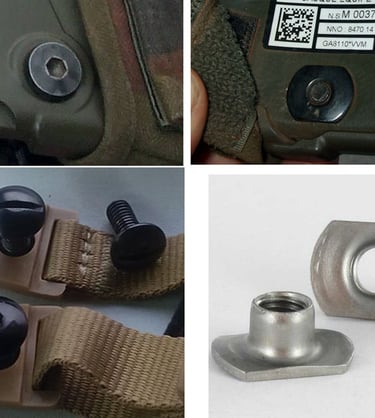

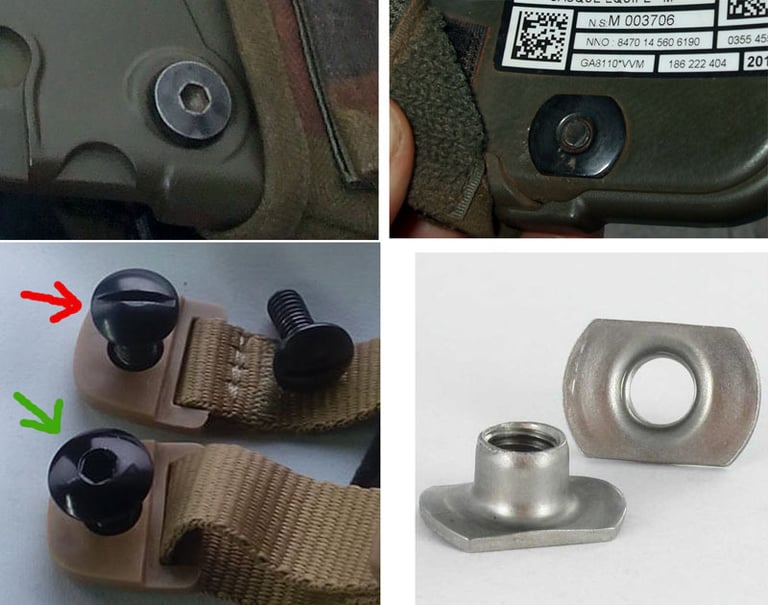

Alors, sur le casque félin, ils utilisent des vis spécifiques. Elle sont noires, mais pas noir intense. Elles se fixent avec une clé hexagonale. Et la tête, même si ça ne se voit pas sur la photo, est bombée. En fait c'est une forme de chapeau chinois fort aplati, pas un bombé sphérique classique.
Bon après, vous pouvez toujours acheter un kit de vis original chez MGDistribution ou Tac-Store. Mais pour ici, pas besoin.
Il me faut 6 vis pour le félin. Or, dans le kit FMA, il n'y en a que 4 (les 4 points d'attaches du harnais) et elles sont à tête fendue de 14mm de long (flèche rouge). Trouver des vis bombées fendues n'est pas un soucis, mais trouver la même taille/couleur, c'est comme trouver la vraie vis du Félin: je n'y arriverai pas. donc pour avoir 6 vis identiques, ben je vais devoir acheter un stock de vis.
Vous devriez trouver votre bonheur comme moi sur Vis-Express.fr ou FixNvis ou autre.
J'ai opté pour des vis noires (diamètre 6mm comme l'original) à tête poêlier (bombé sphérique) et empreinte hexagonale en 3 tailles (flèche verte). Du 14mm pour remplacer les 4 vis sur le harnais en X ainsi que du 10 et du 12mm de long pour mes 2 vis en bas de plaquettes. Comme ma coque varie entre 3 et 6mm d'épaisseur, mieux vaut prendre 2 tailles plutôt que de m'emmerder à retailler et repeindre les vis à chaque fois. Le but, c'est d'avoir une longueur de vis qui ne dépasse pas exagérément de l'écrou (ce qui pourrait éventuellement nous blesser).
Et pour imiter l'écrou plat ovale du casque félin, j'ai acheté des écrous à souder. Pareil, comme ici sur ebay ou cet autre modèle ici

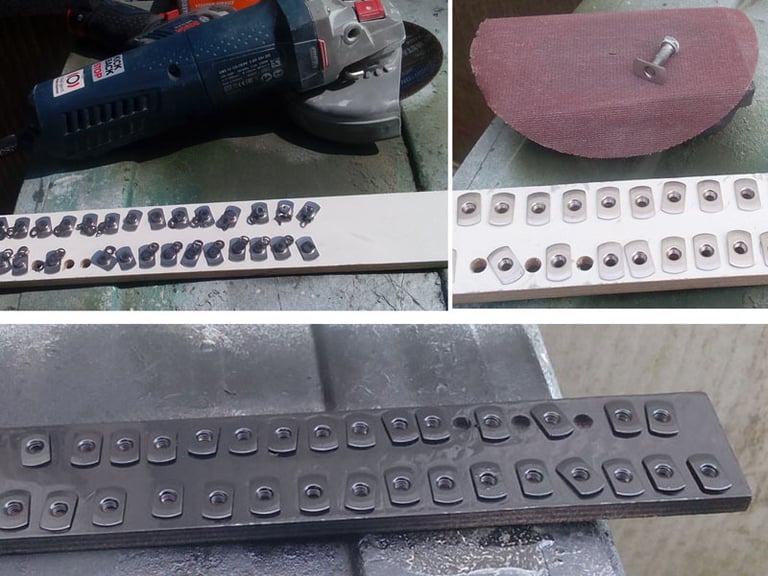

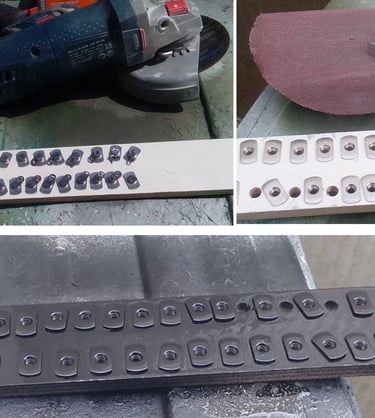

Ces écrous sont trop haut (7.5mm). Pour travailler en série, je mes ai vissé sur une planche de bois.
Puis je les ai meulé à moitié. Comme ça, ils ne dépasseront pas de ma coque résine.
J'ai testé le bronze à froid (noir à canon) pour noircir l'écrou mais l'inox dont ils sont fait ne réagit pas du tout. Du coup je l'ai ai poncé un par un sur la surface plane, puis dégraissé au white spirit avant de passer un coup de peinture noire satinée en bombe.

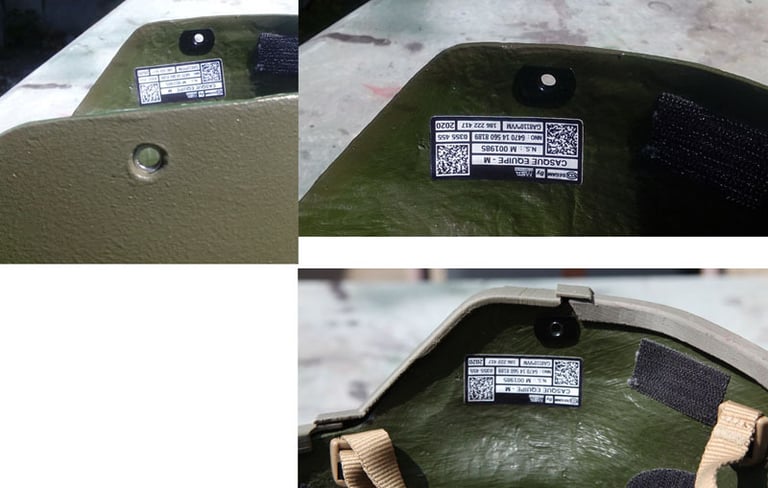

Ainsi l'écrou ne dépasse pas de la coque et les vis de 10-12mm non plus.
Voilà c'est tout pour la création de ce casque Felin maison, j'espère que l'article vous a plus. En attendant voici quelques photos des casques finits (et chez leurs acquéreurs):
