1.1- ITL AIM-2000

1.1.1- Préambule

C'est ce laser que l'Armée Française a sélectionner pour équiper les Famas et que l'on nomme PIRAT.

Il existe 2 versions de laser PIRAT: le plus répandu est l'EL-9A. C'est une version légèrement différente et à l'utilisation simplifié de l'AIM-2000.

Mais sur certaines unités spéciales, on peut voir une 2ème version: l'EL-9B qui, lui, est identique à l'AIM-2000 que je présente ici.

1.1.2- L'AIM-2000 de chez ITL

Voici une revue en anglais de ce laser :

Ronin Tactical Corner

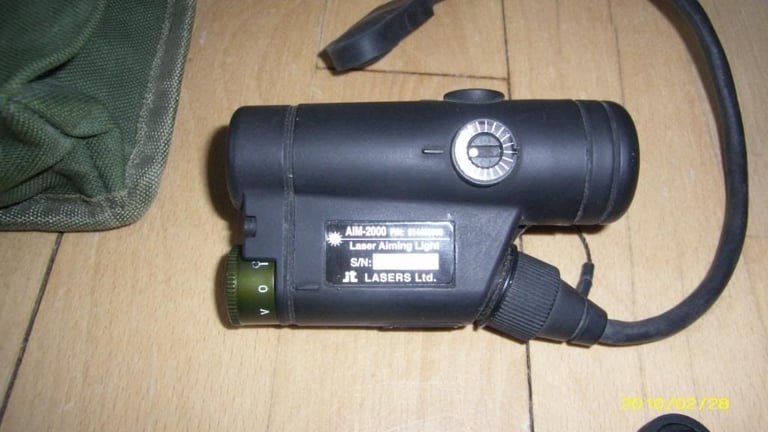

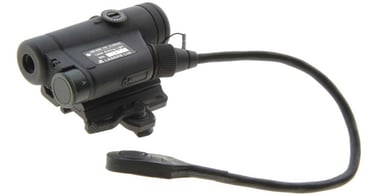

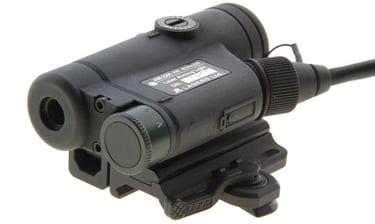

C'est un pointeur laser de fabrication israélienne de chez ITL Optronics Ltd.

A priori il a été développé pour les AR-15 à l'origine. Ergonomiquement parlant, je le trouve totalement raté, même pour l'AR-15.

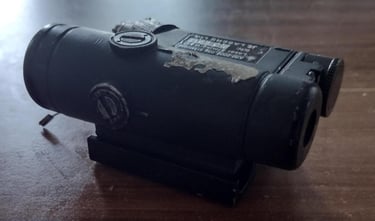

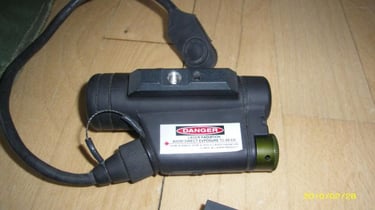

Galerie photos:

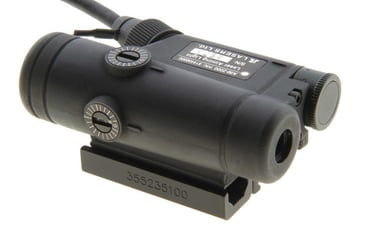

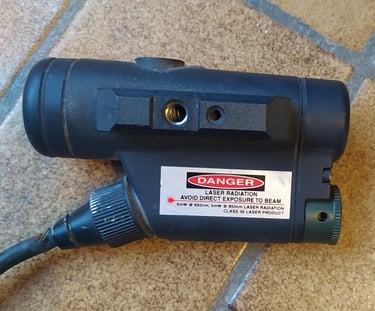

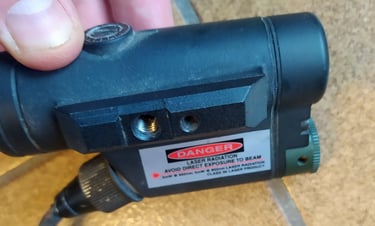

La fixation a une forme compatible avec le Trijicon ACOG. Surement un vieux standard STANAG. Notez que le pas de vis est un helicoil (un insert fileté) en M6 très court, renfoncé dans le trou, lui même renfoncé dans le rail: il faut donc une vis parfaitement adapté en longueur. Le 2ème petit trou, je ne sais pas à quoi il sert.

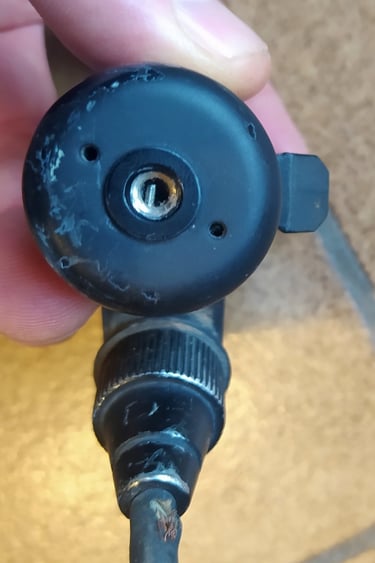

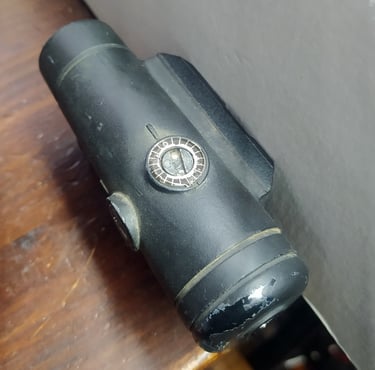

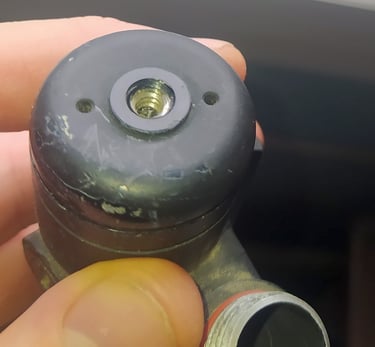

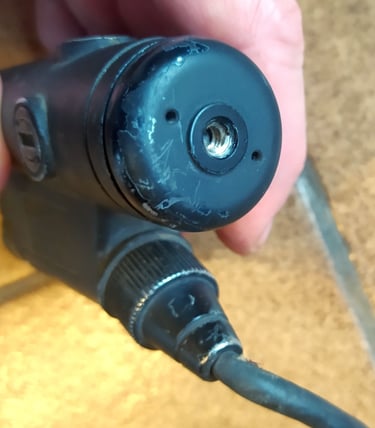

Sur le cul, on voit l'arrière d'un helicoil (insert fileté), il y a donc un filetage qui se visse de l'intérieur. Je vais éviter de tout démonter quand-même, surtout que là, ça n'a pas d'intérêt pour moi.

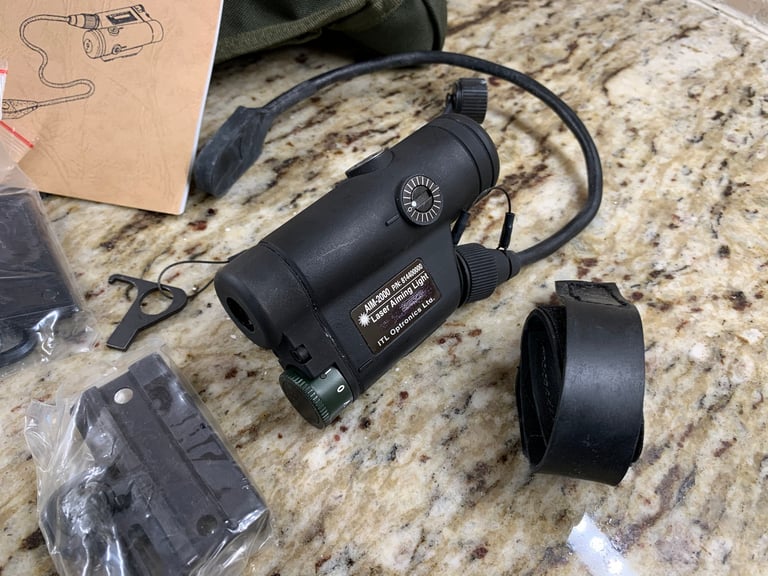

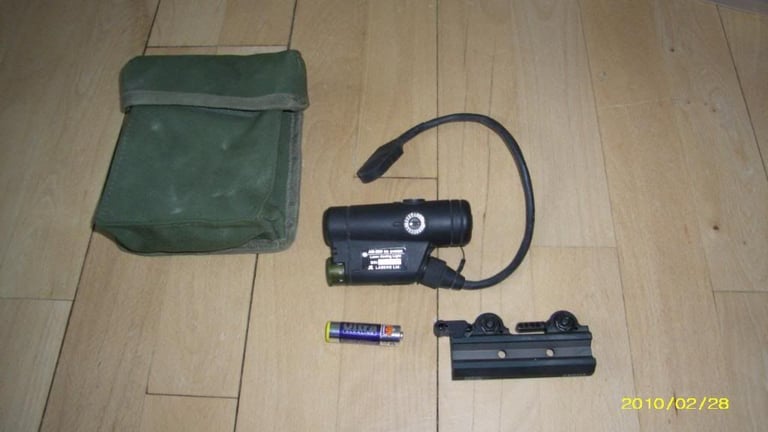

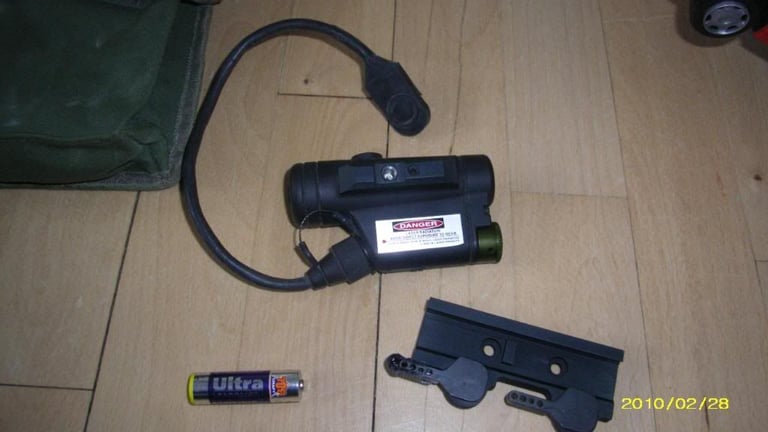

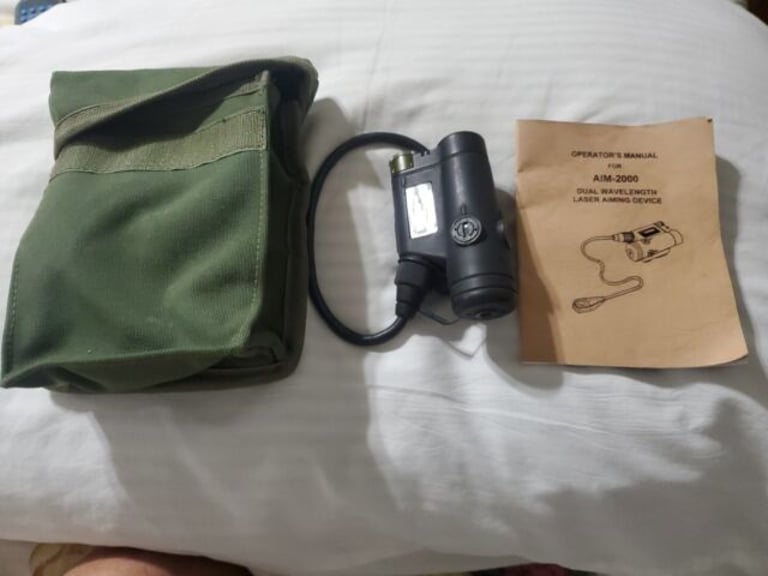

1.1.3- Kit de base

Une sacoche verte.
Un manuel papier.
Des clés de serrage/montage/réglage.

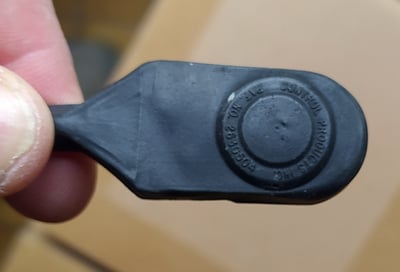

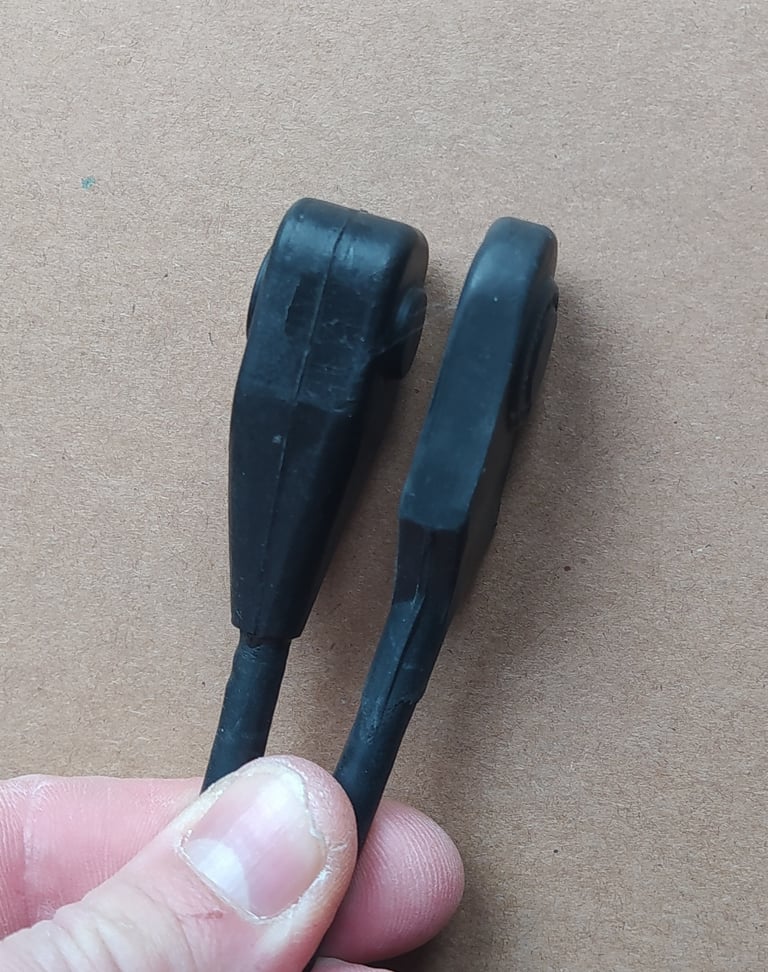

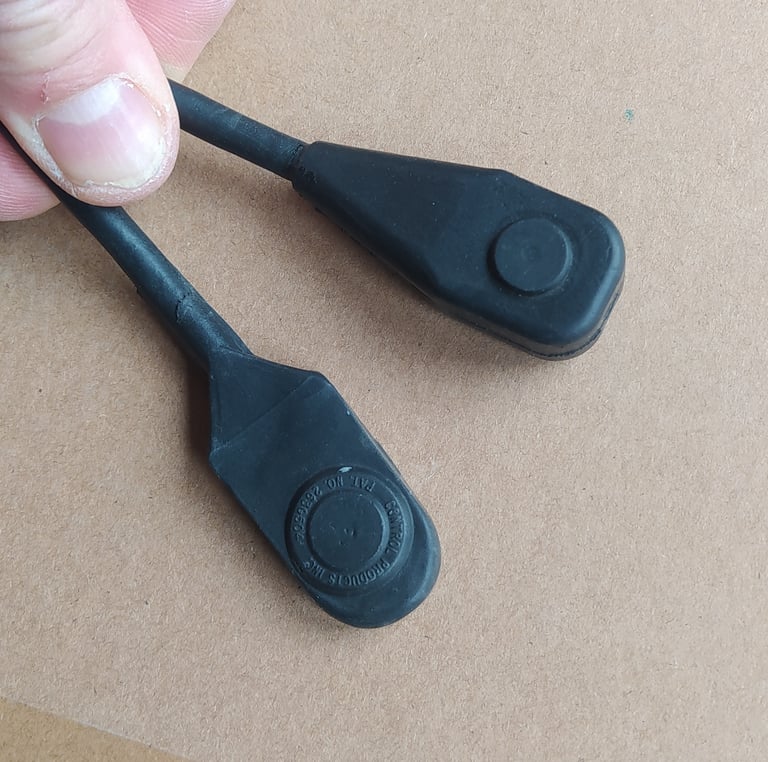

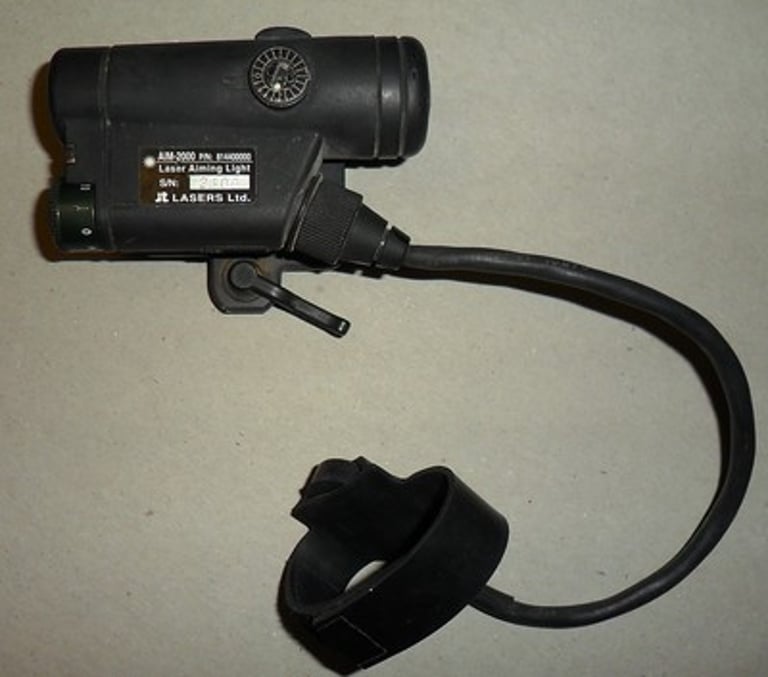

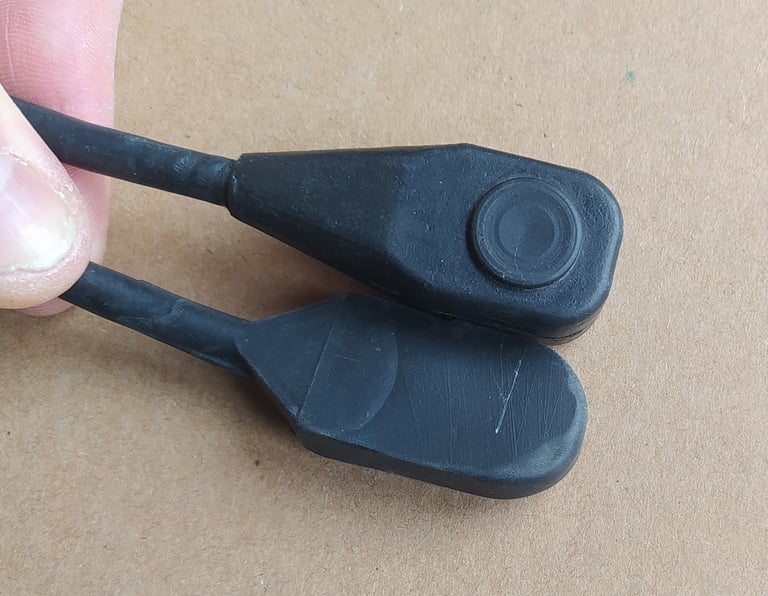

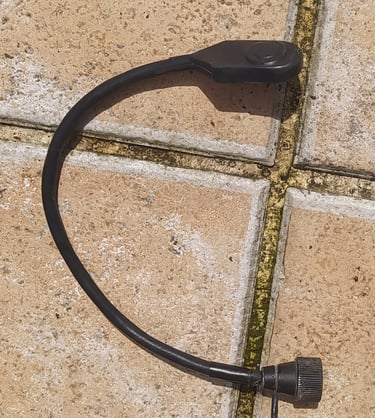

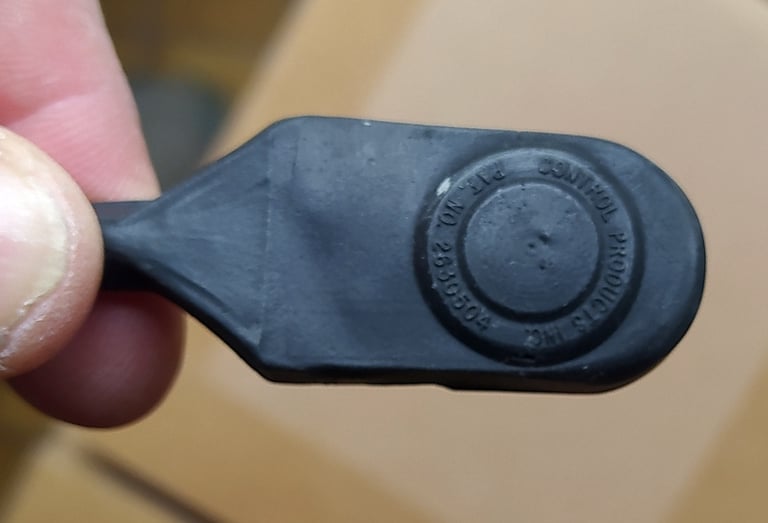

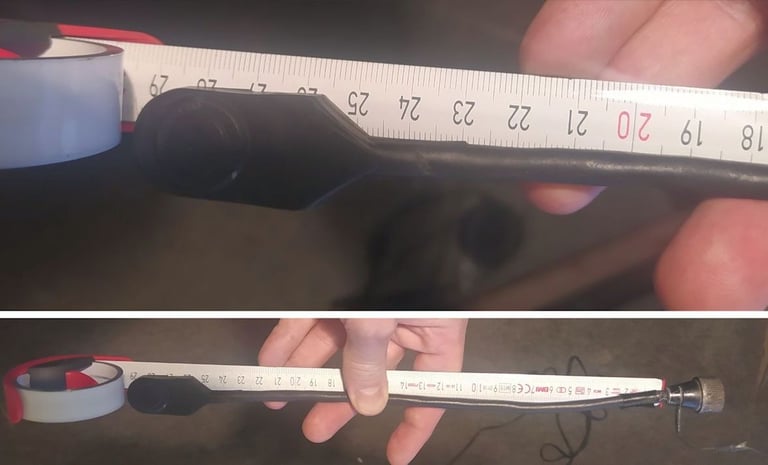

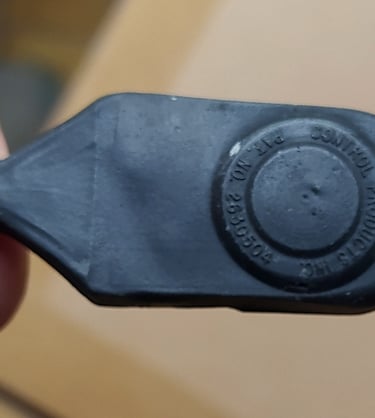

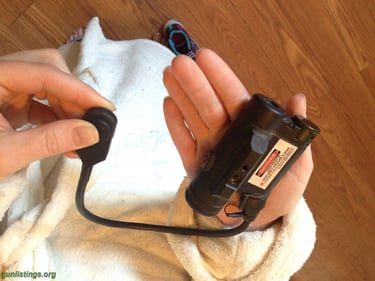

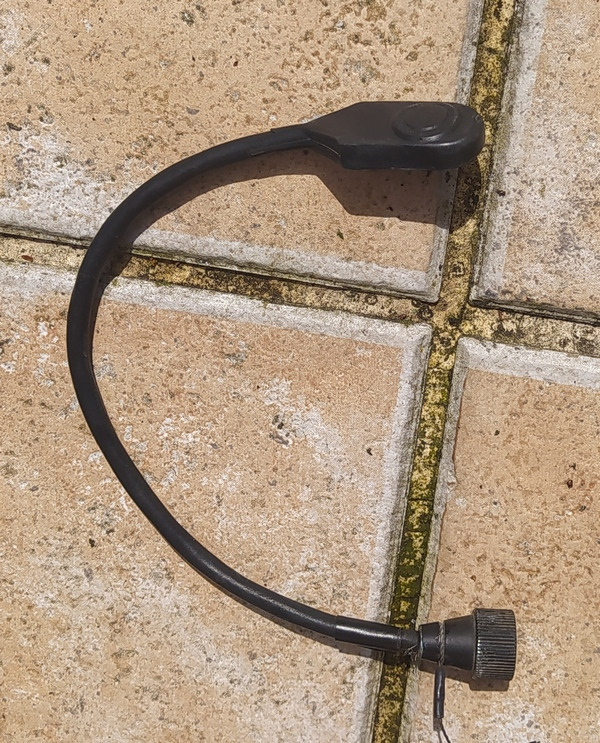

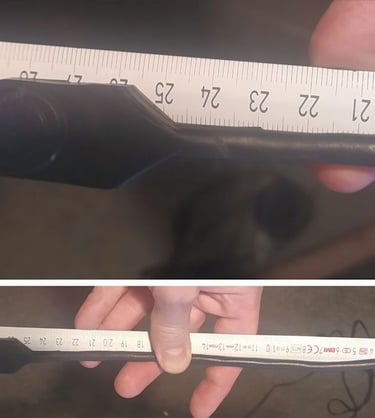

Un bouton déporté (le capuchon du boitier pile muni d'un câble avec un switch déporté
Une sangle caoutchouc velcroté pour fixer le bouton déporté sur l'arme.

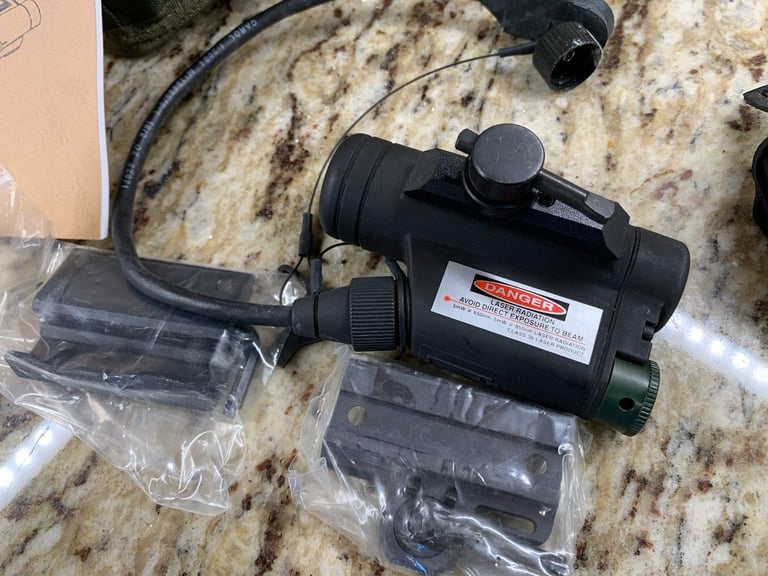

Un support picatinny.

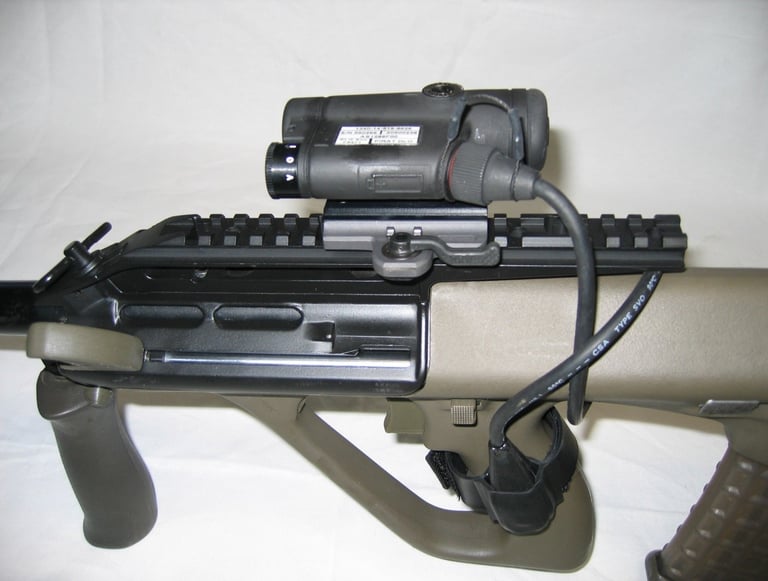

Vous noterez qu'ici, le support picatinny est muni d'un rail pour Trijicon ACOG (un rail avec 2 trous de fixtion) muni de 2 leviers de serrage.

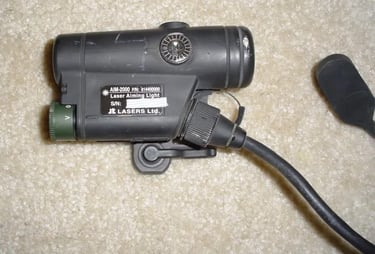

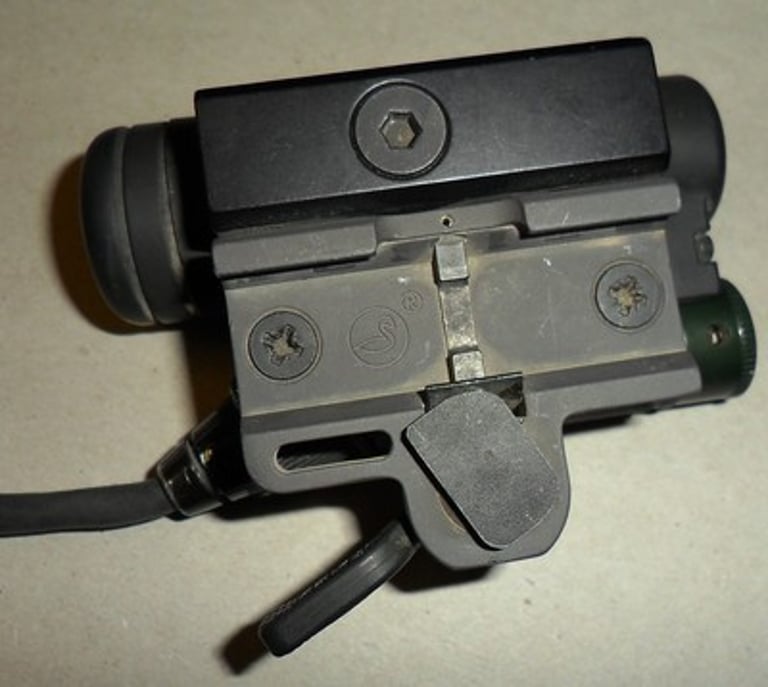

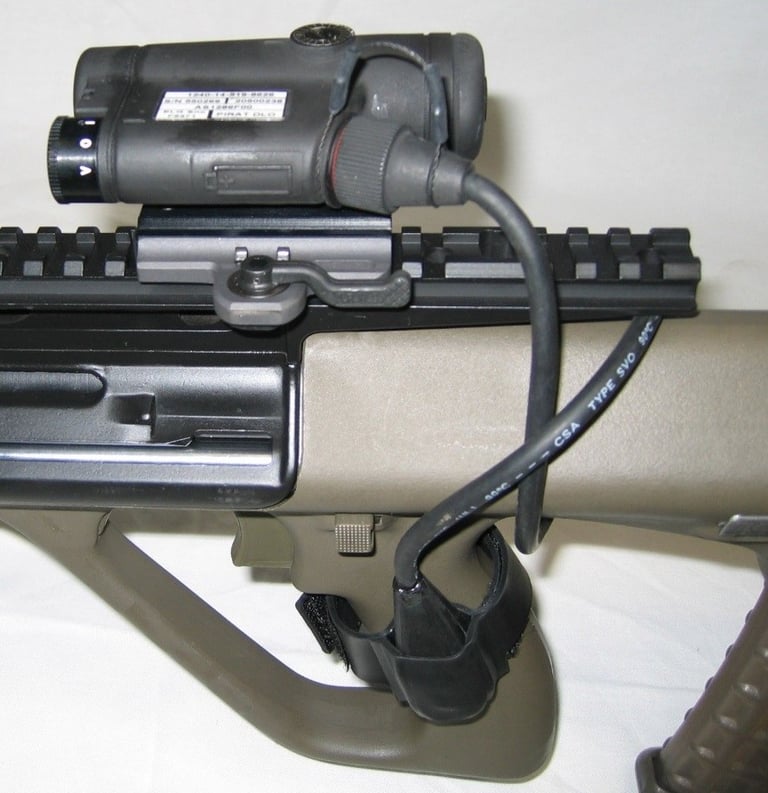

Alors qu'ici, le support picatinny a 1 seul levier de serrage. Le logo indique que c'est un support #17 de chez A.R.M.S. Inc. (c'est celui que l'on retrouvera dans l'Armée Française). Il est en 2 parties: l'A.R.M.S. #17 est un support type lampe surefire M93 sur lequel on visse un support avec un rail type Trijicon ACOG à un seul trou sur lequel on installe le laser.

Pour plus de détails sur les supports picatinny, cliquez sur le bouton suivant :

1.4- interfaces PIRAT

1.1.4- Alimentation

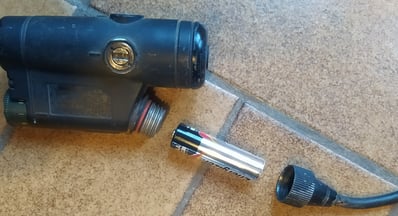

Le laser est alimenté par une pile AA (LR6)

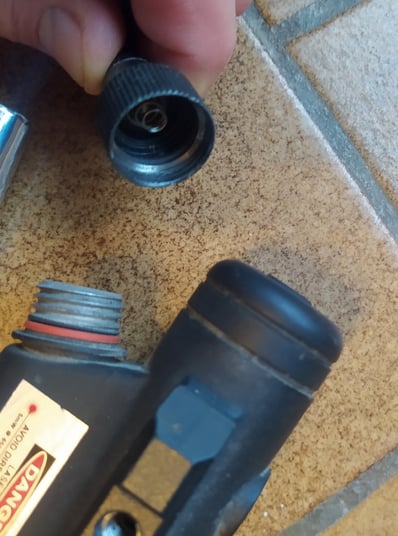

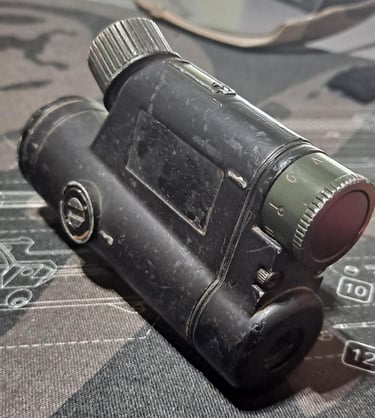

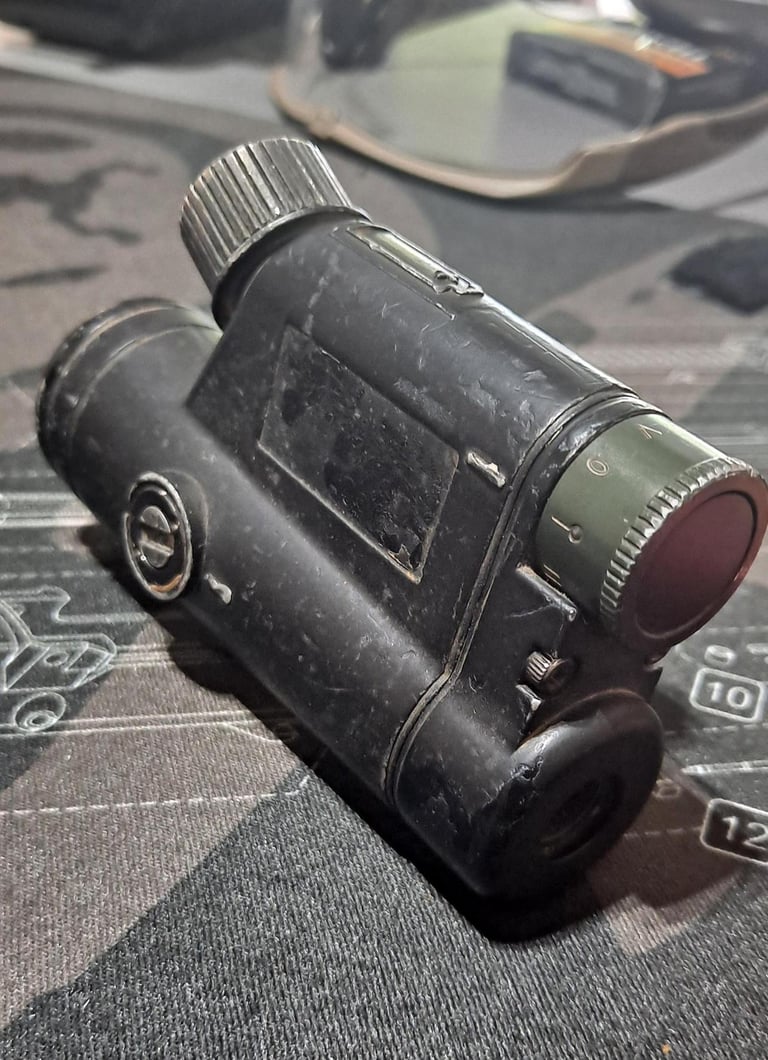

Notez ici que le boitier pile est fermé par un simple bouchon.

Est-ce un capuchon conique cassé? Je ne sais pas mais je me souviens avoir vu un jour, un PIRAT fermé avec un simple capuchon dans ce genre (était-ce le même bouchon, je ne m'en souviens plus).

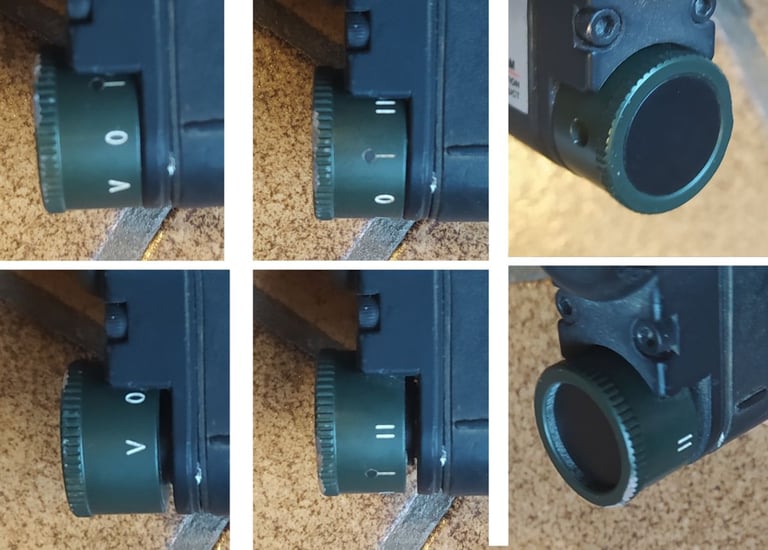

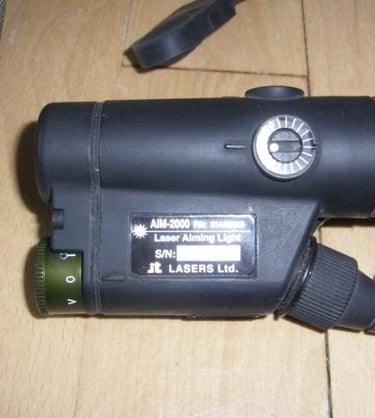

A l'avant, on voit très bien les 4 positions de la bague verte:

V = Laser Visible (rouge).
0 = Off.
I = Laser IR, mode faible puissance (faible portée).
II = Laser IR, mode forte puissance (longue portée, peut donc être facilement visible de loin pour un ennemi muni de JVN lui-aussi)

1.1.5- Modes de fonctionnement

Seules les positions O (Off) et I (laser IR de faible puissance) sont possible en tournant la bague.

Pour les autres positions (V et II), il faut lever la bague pour pouvoir tourner jusqu'à leurs positions. C'est une sécurité pour ne pas se faire repérer en allumant le laser par inadvertance dans le mauvais mode. En effet, dans le noir, on tourne la bague sans voir ce qui est écrit dessus. Une bonne idée.

Viens ensuite l'utilisation du bouton déporté en mode momentané uniquement pour pouvoir utiliser le laser.

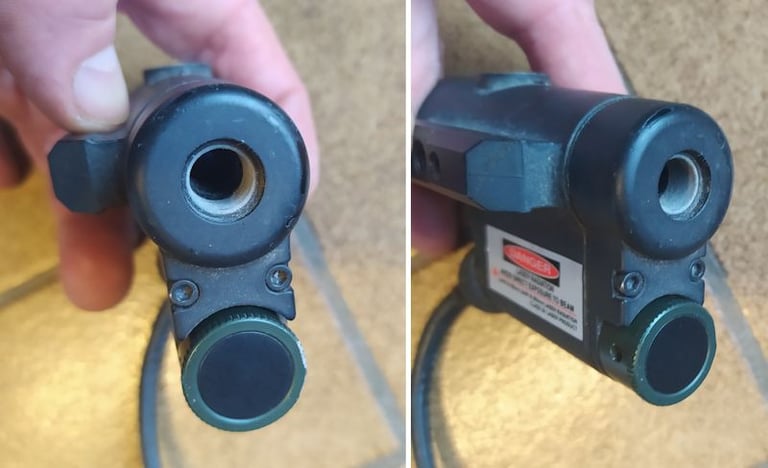

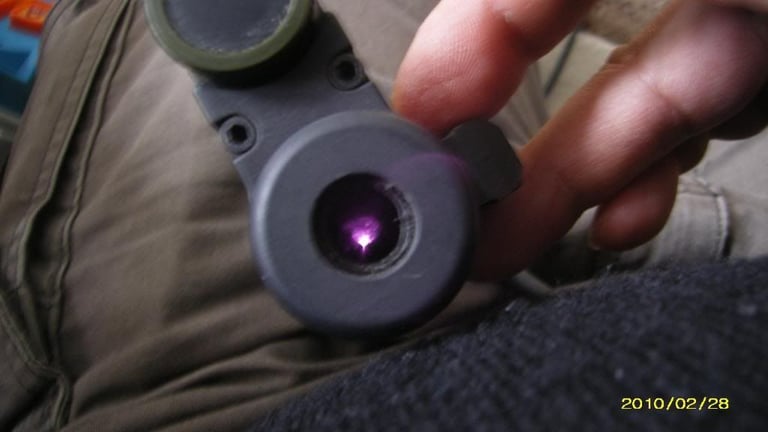

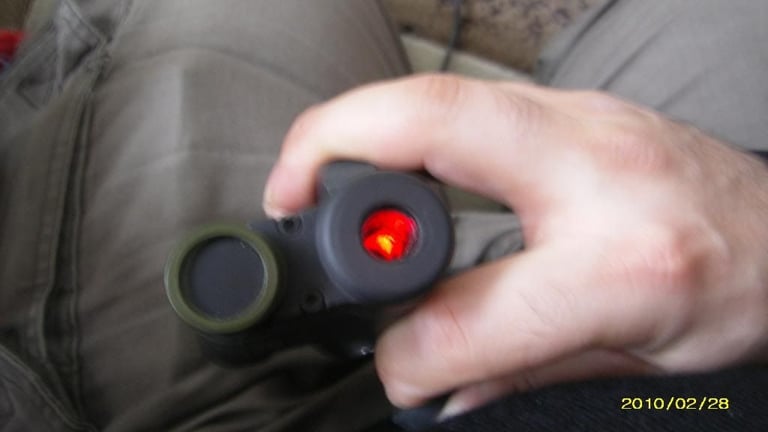

L'ouverture du laser est très grande, surement pour avoir une grande amplitude de réglage du laser. Vous pouvez voir aussi le laser allumé en position mode IR et rouge sur les photos.
