1.2- PIRAT EL-9A
Le Laser PIRAT le plus connu de l'Armée Française
PIRAT
1.2- PIRAT EL-9A

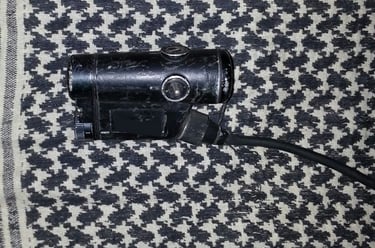

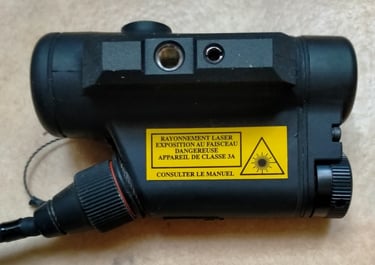

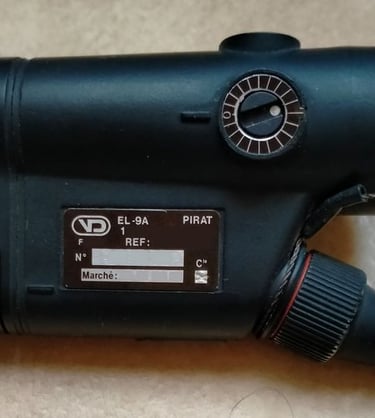

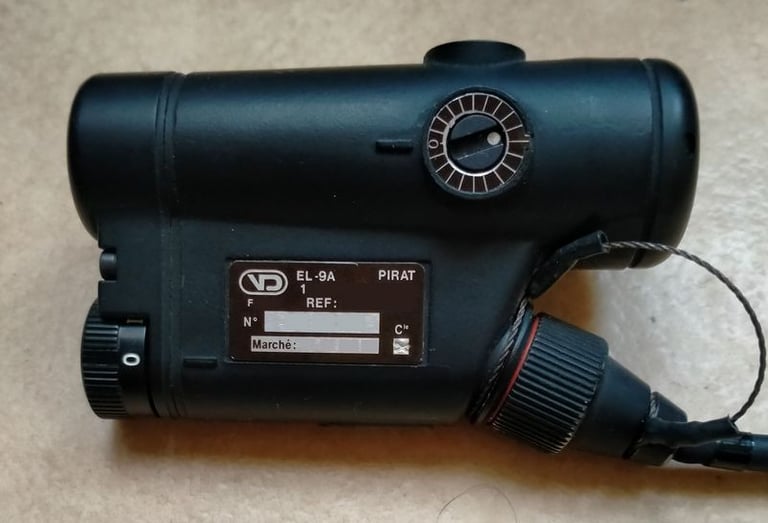

1.2.1- Présentation
Il constitue 99% du stock amha.
C'est une version uniquement Infra-Rouge dédié au Famas.
Galerie photos

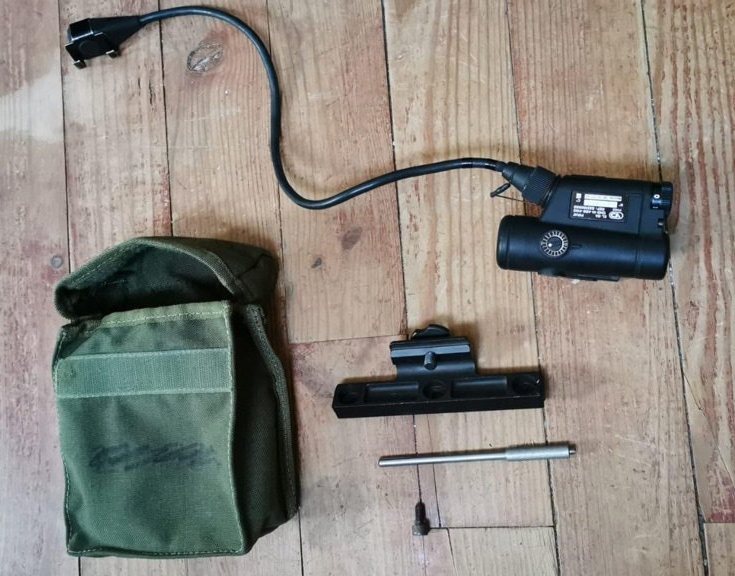

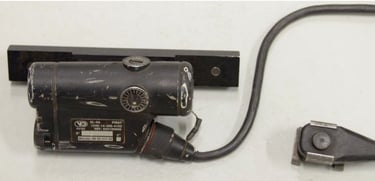

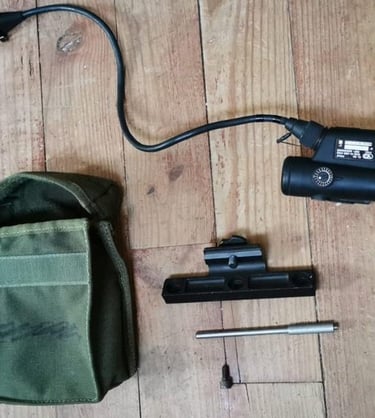

Le kit fournit aux militaires. Spécialement dédié au Famas: on y retrouve l'interface PGMP et un interrupteur déporté muni d'une attache métallique pour s'accrocher sur le champ du fût du Famas.
1.2.2- Comparatif avec l'AIM-2000

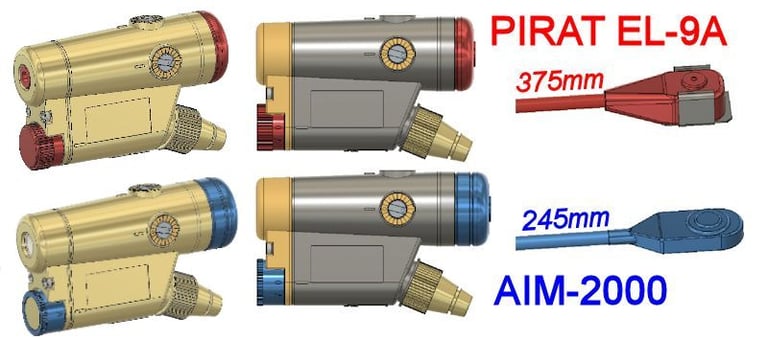

Différences entre le PIRAT EL-9A standard et l'AIM-2000.
A l'avant, le trou par ou sort le laser se voit doté d'un "diaphragme".
On a un "capuchon" et non une "bague" pour sélectionner le mode de fonctionnement.
A l'arrière le cul vissé est plus court.
L'interrupteur déporté est différent et son câble est plus long.

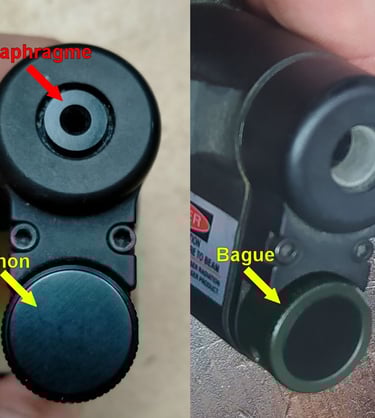

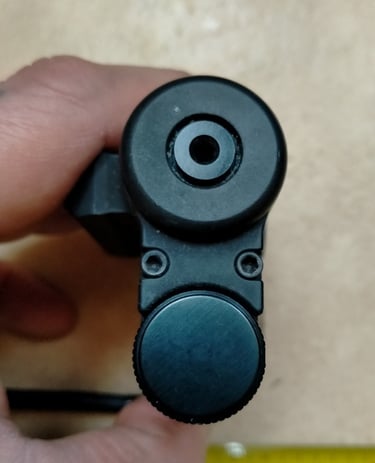

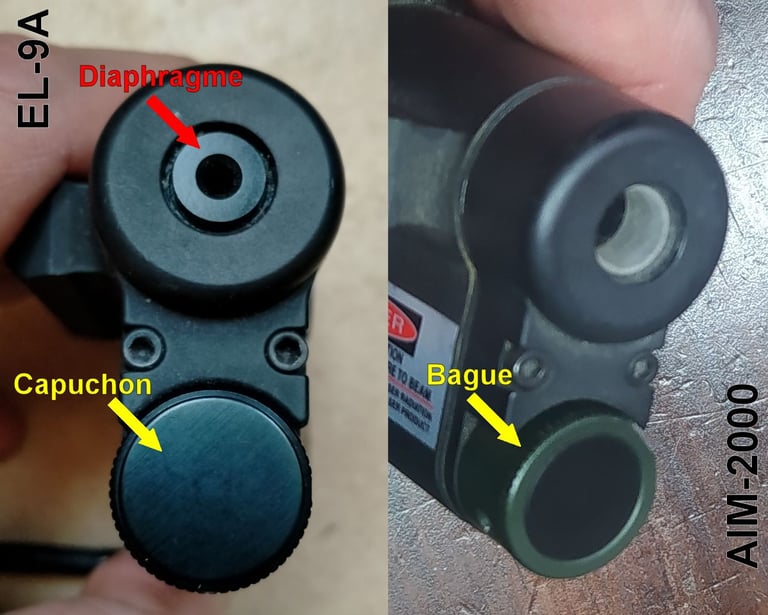

1.2.2.1- "Diaphragme" et Capuchon à l'avant
Sur l'AIM-2000, la lentille est visible si on regarde par le trou. Le trou est entouré d'une gaine grise ici (d'étanchéité je présume). Alors que sur l'EL-9A on voit encore la gaine mais de couleur noire et un "diaphragme" en plus (surement pour limiter les reflets de la lentille. Par contre ça diminue l'amplitude de réglage du laser.
Sinon, l'EL-9A est plus simple d'utilisation: le capuchon est gravé d'un "0" et d'un "I". Bref c'est du "On/Off": on l'allume ou on l'éteint. Impossible de se tromper de mode, c'est basique. Rien à voir avec la "bague" de l'AIM-2000.
1.2.2.2- Compartiment pile et interrupteur déporté

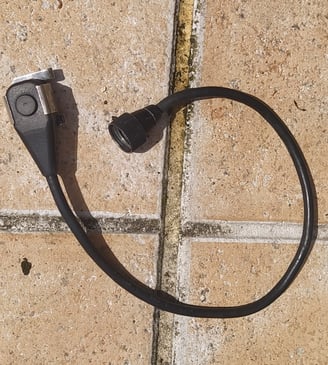

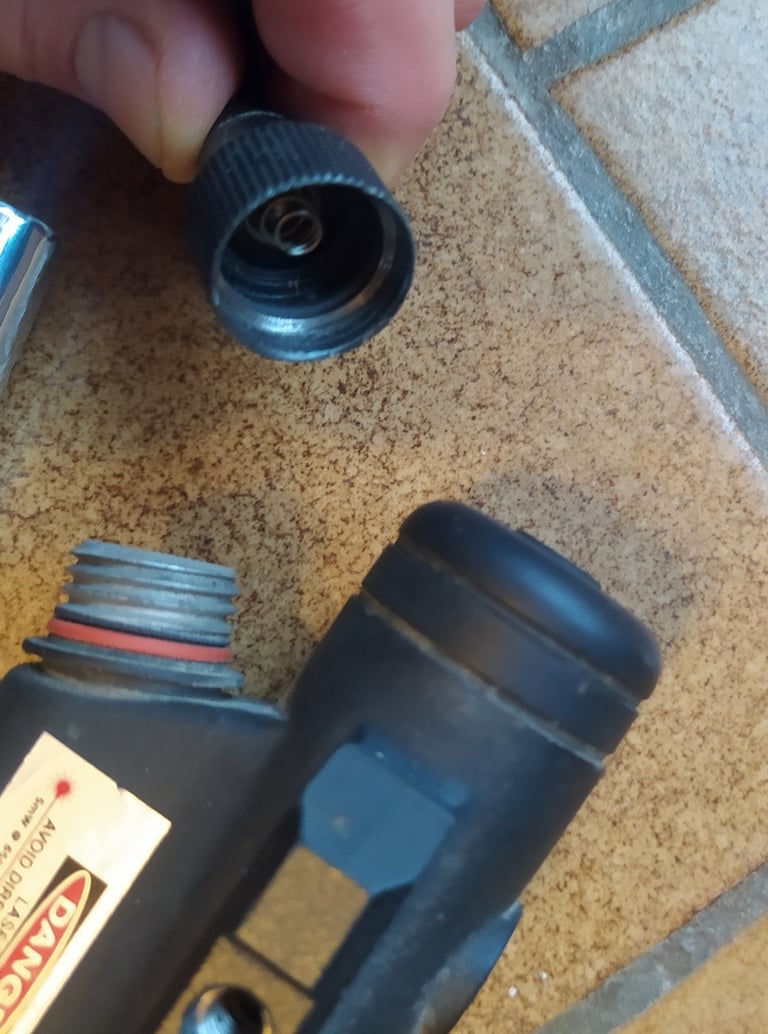

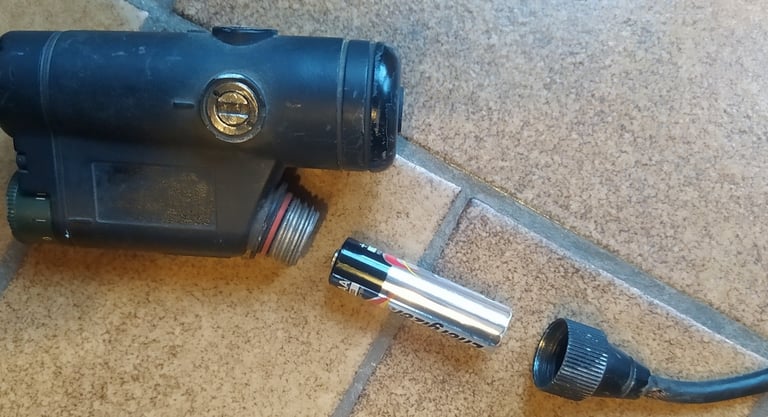

NB: il s'agit de photos de l'AIM-2000, mais c'est identique sur EL-9A. Le bouchon de fermeture du compartiment pile est muni d'un câble avec un interrupteur déporté à son extrémité.
Cet interrupteur est moulé dans du caoutchouc, le rendant ainsi totalement étanche (comme pour l'AIM-2000). L'inconvénient bien sur, c'est qu'il est indémontable.
Contrairement à l'AIM-2000, c'est un gros boitier rigide. Je pense que notre Armée voulait un interrupteur plus solide que celui d'origine de l'AIM-2000.
Et c'est bien sur, lui-aussi, est un interrupteur momentanée. C'est à dire qu'il faut maintenir le doigt enfoncé sur le bouton pour qu'il reste allumé. Si on lâche le bouton, le laser s'éteint.
1.2.2.2.1- Câble

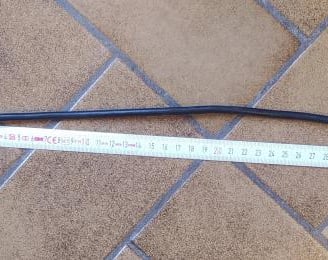

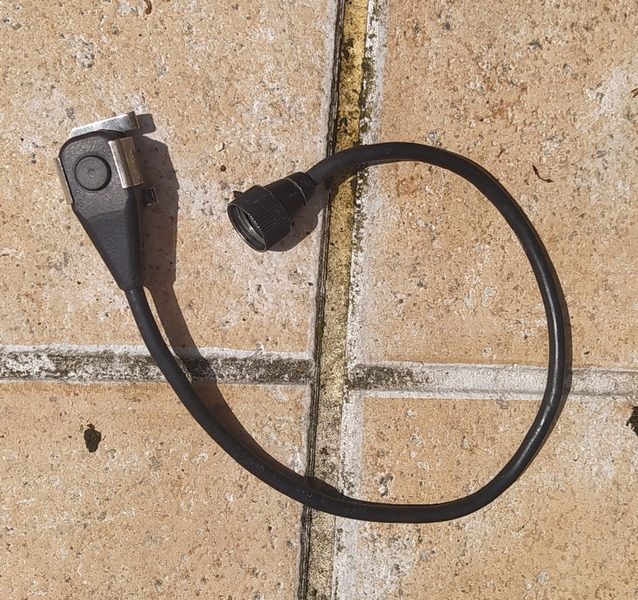

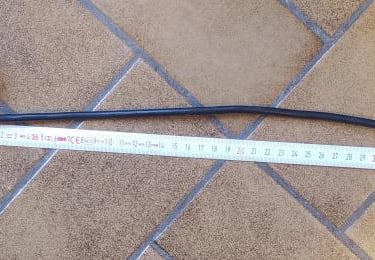

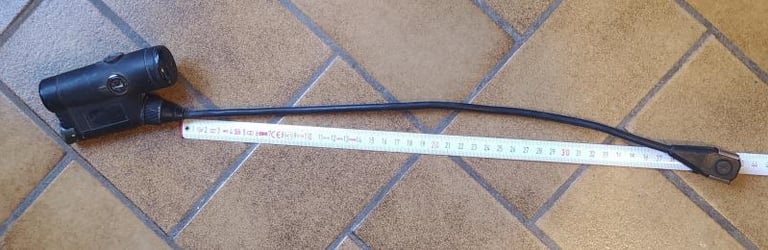

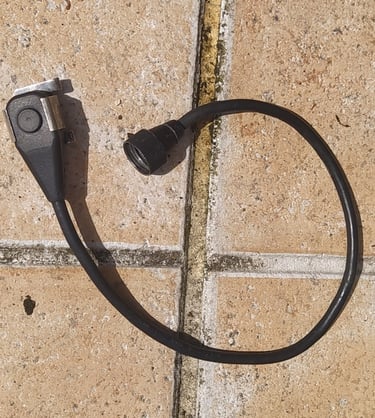

Le câble est fort souple pour son diamètre (D=5.8mm) et il est bien trop long à mon gout (375mm de longueur).

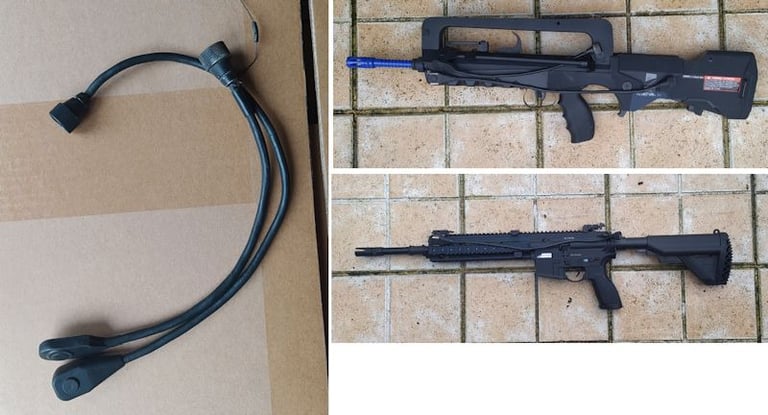

Comparaison avec l'autre interrupteur déporté et posés sur des répliques pour bien se rendre compte que cette longueur de câble n'a aucun intérêt pour moi.
1.2.2.2.2- Le boitier de l'interrupteur

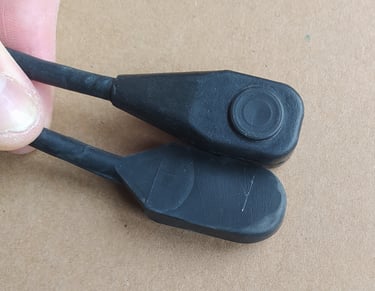

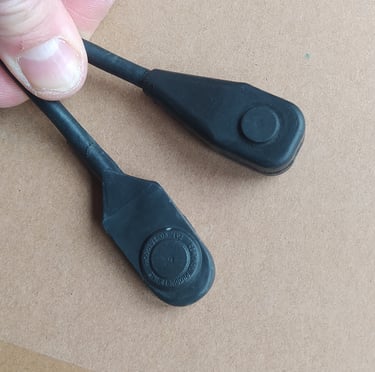

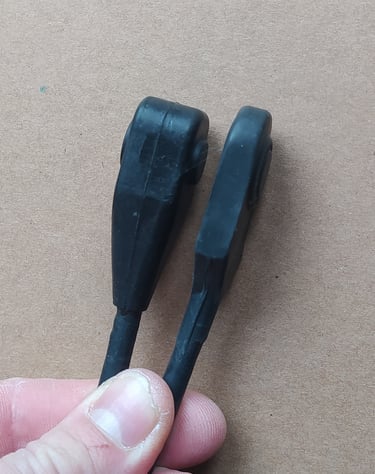

Comparatif des 2 interrupteurs déportés: vous noterez que le boitier de l'EL-9A possède une protubérance ronde sur le dessous. Visuellement, on pourrait croire à un 2ème interrupteur rond mais ce n'est pas le cas.

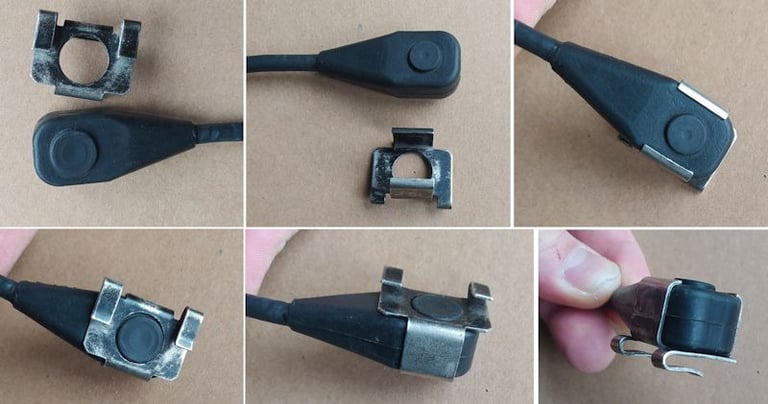

1.2.2.2.3- L'attache métallique de l'interrupteur déporté

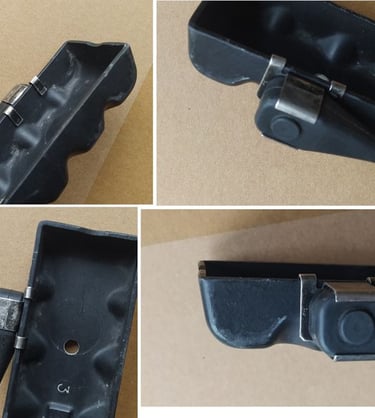

La protubérance ronde du dessous sert à sécuriser l'attache métallique sur le boitier moulé.
Et cette attache, se clipse sur le champ du fût du Famas via 2 clips/ griffes.
L'interrupteur déporté de l'EL-9A se clipse facilement, certes, mais il se détache aussi très facilement. Du coup, ce n'est pas terrible à l'utilisation. De plus ce n'est pas de l'acier carboné: les clips se plient/ déplient facilement à la main donc ils perdent vite leur "grip" sur le fût. Et comme l'interrupteur est volumineux, ce dernier peut facilement s'accrocher n'importe ou. Bref, vous devinez la suite: l'interrupteur se ballade autour de l'arme quand on se met à courir.

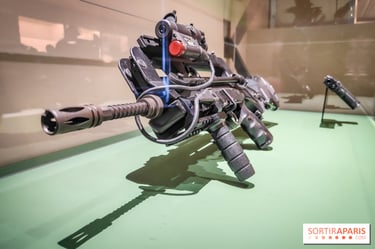

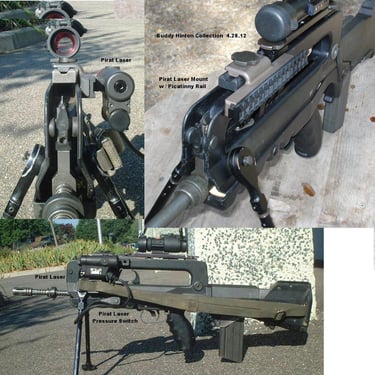

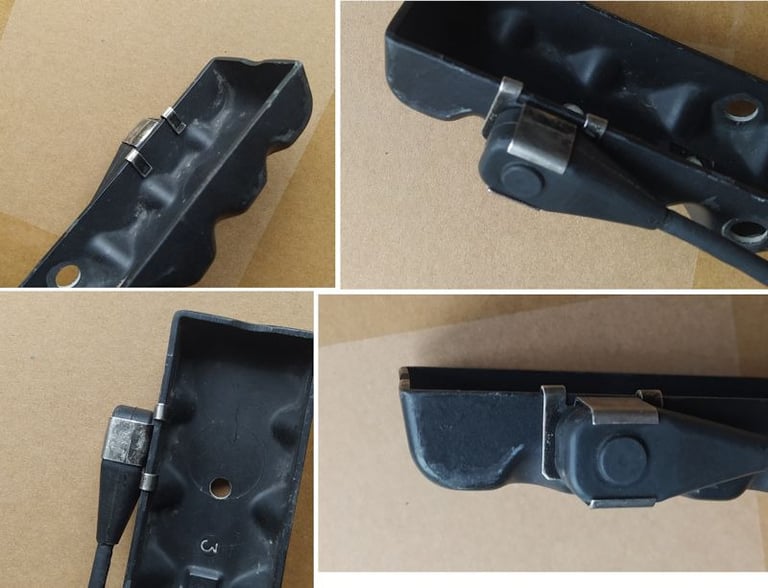

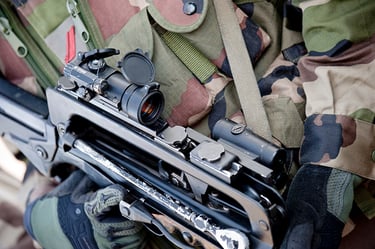

Ici on voit bien le système de fixation qui se clipse sur la carcasse du Famas là ou on veut ou là ou on peut:

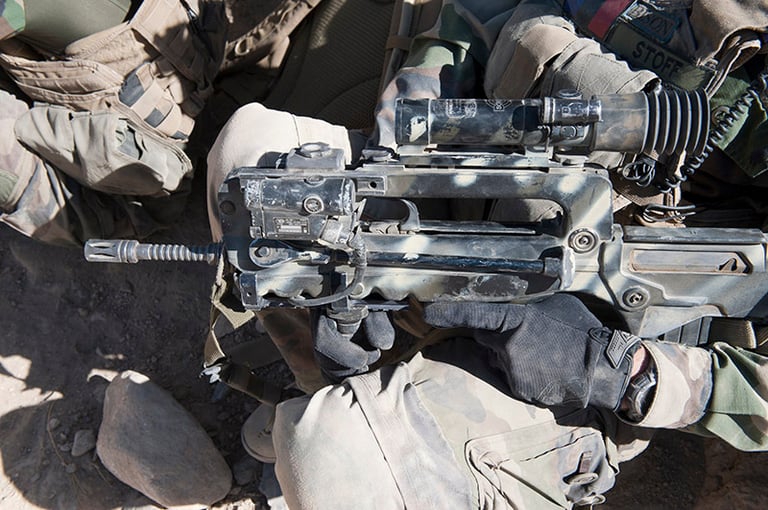

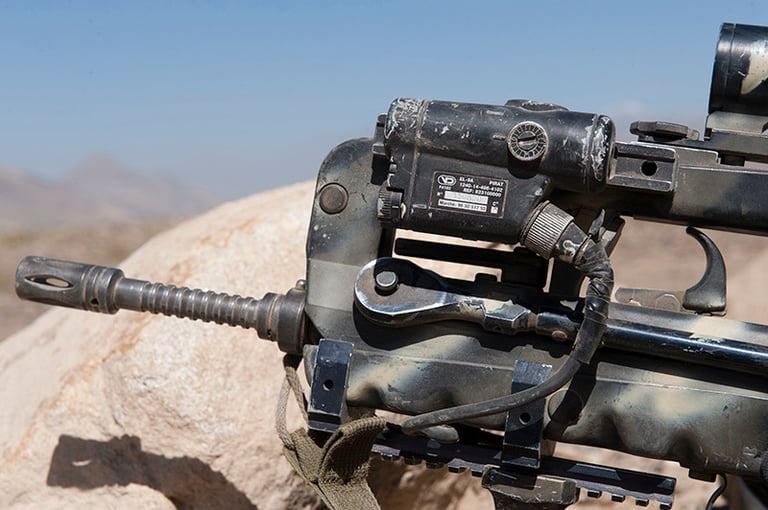

Et si on n'a pas d'attache métallique, pas grave, on adhésive le tout.

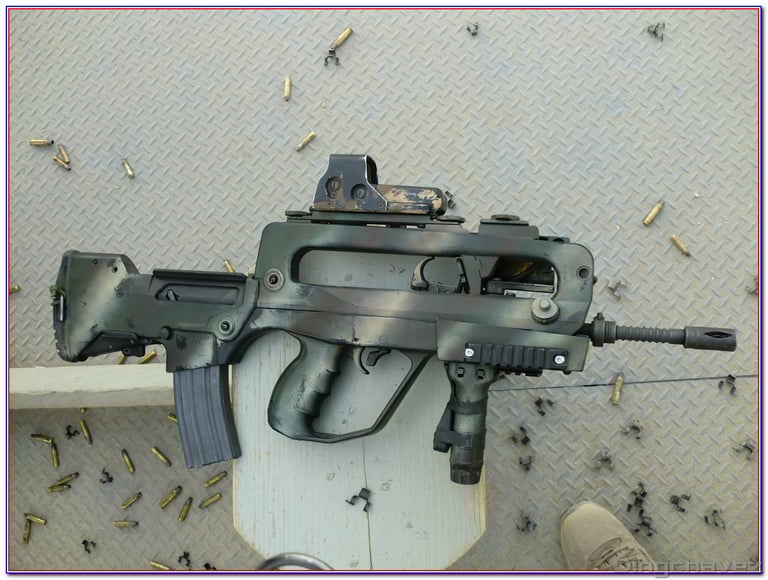

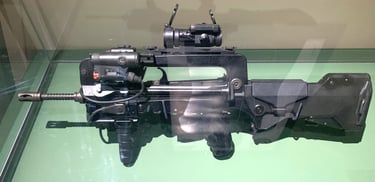

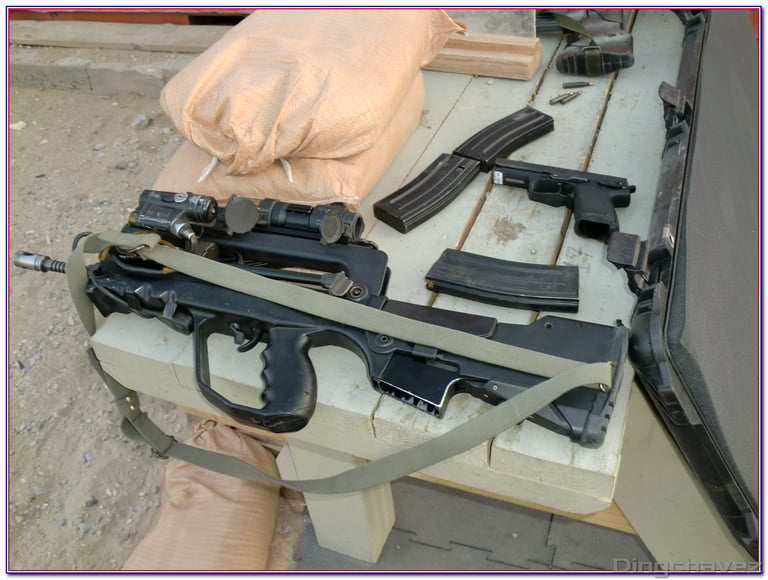

Notez qu'ici, ce sont des Famas G2 munis d'EL-9B mais avec l'interrupteur déporté de l'EL-9A.
Sur ces photos on voit que la longueur de câble est plus un inconvénient qu'autre chose:
A force de manipulation (et à cause de la conception), le câble se sectionne à la base du capuchon du compartiment pile:
1.2.2.2.4- Et sinon?
Si vous le montez sur une autre arme, il n'y a aucune solution pratique pour sécuriser l'interrupteur déporté. On peut donc voir des manoucheries et des bricolages maison pour le maintenir
Sur HK416, adhésif, élastique...

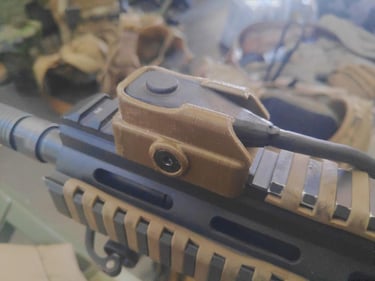

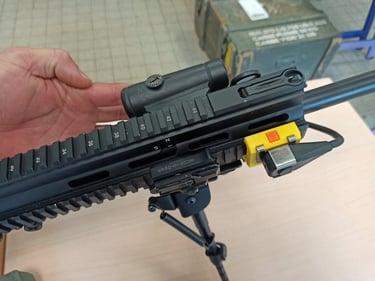

Bricolage maison en impression 3D
Même manoucherie sur d'autres armes comme ici sur HK417. Mais vous aurez le même genre sur minimi, G36, SCAR...
