Tous les fichiers 3D de ce kit sont sur Cults3D (cliquez sur le logo):

Avertissement sur la visserie

Quelques conseils vis à vis de la visserie, surtout pour l'impression 3D

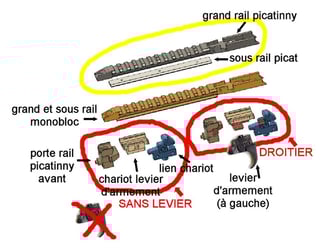

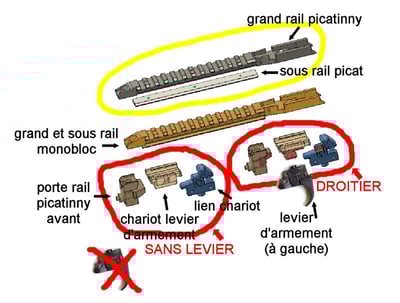

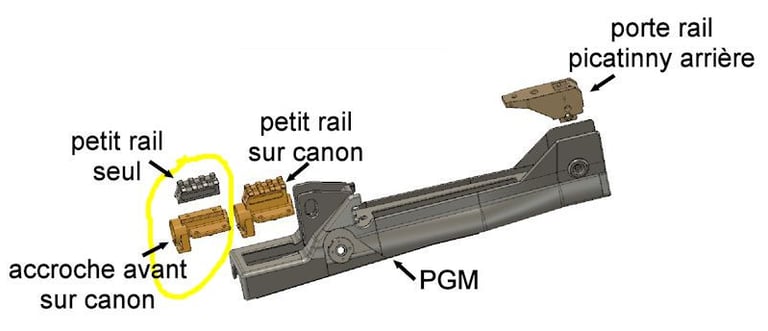

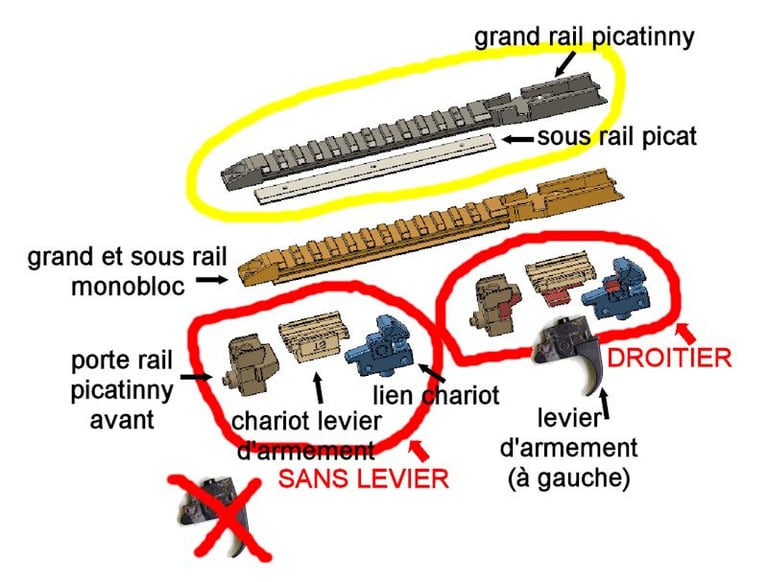

Noms des pièces à imprimer

Alors pour s'y retrouver, voici les noms des fichiers STL:

Petit rail Picatinny

2 versions de rails Picatinny selon vos envies

• en 2 pièces, au cas ou vous envisageriez d'usiner le rail

• en 1 pièce pour ne pas se prendre la tête

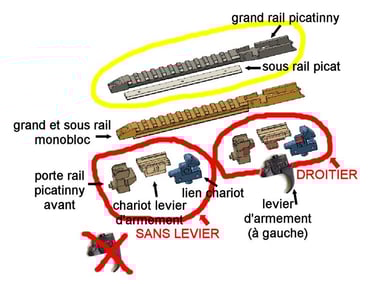

Grand rail Picatinny

2 versions de rails Picatinny, selon vos envies:

• en 2 pièces à visser, plus réaliste

• en une seul pièce (monobloc) pour ne pas se prendre la tête

Levier d'armement

3 versions de pièces pour le levier d'armement:

• sans levier: moins réaliste, mais sur l'AEG il ne sert à rien, si vous chercher la facilité.

• droitier : le levier d'armement est à gauche sur le Famas

• gaucher: le levier est à droite sur le Famas

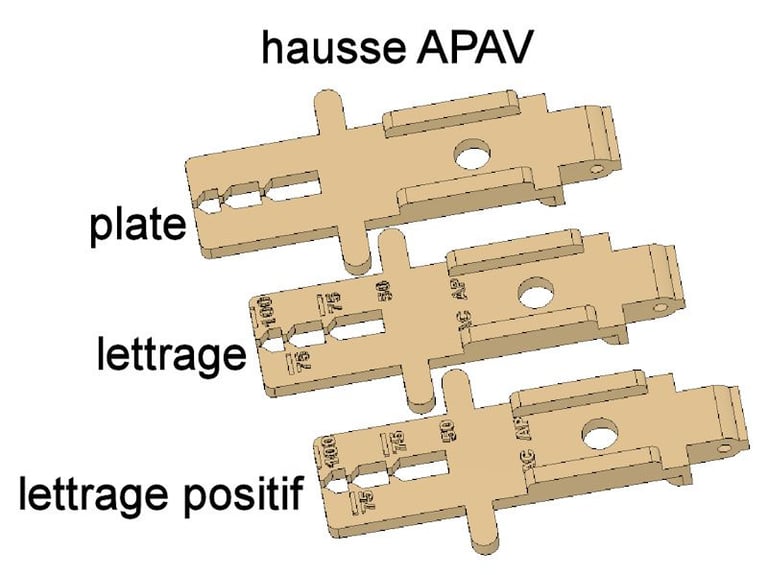

Hausse APAV

3 versions de la hausse APAV selon le niveau de difficulté:

• plate, simple à imprimer, pas de lettrage dessus.

• lettrage positif: un peu dure à imprimer car le lettrage est tout petit, mais le lettrage en positif est plus facile à encrer.

• lettrage: pareil, un peu dure à imprimer vu la taille du lettrage, et pas facile à encrer.

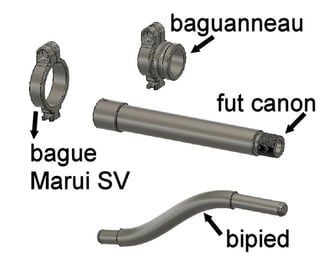

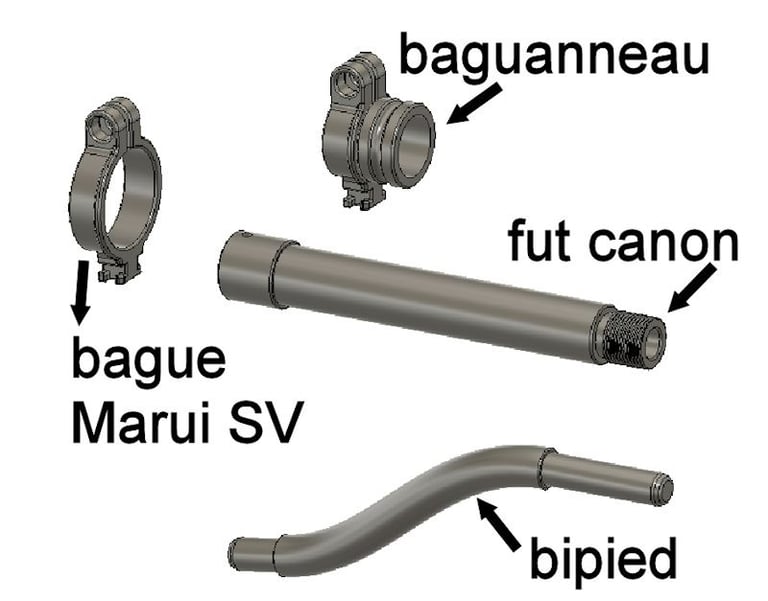

Les pièces supplémentaires

La bague Marui SV, comme son nom l'indique est prévue uniquement pour cette réplique.

La baguanneau est le modèle pour les répliques de Famas F1.

Notice de Montage

Notez qu'il faudra modifier quelques pièces originales pour installer le kit:

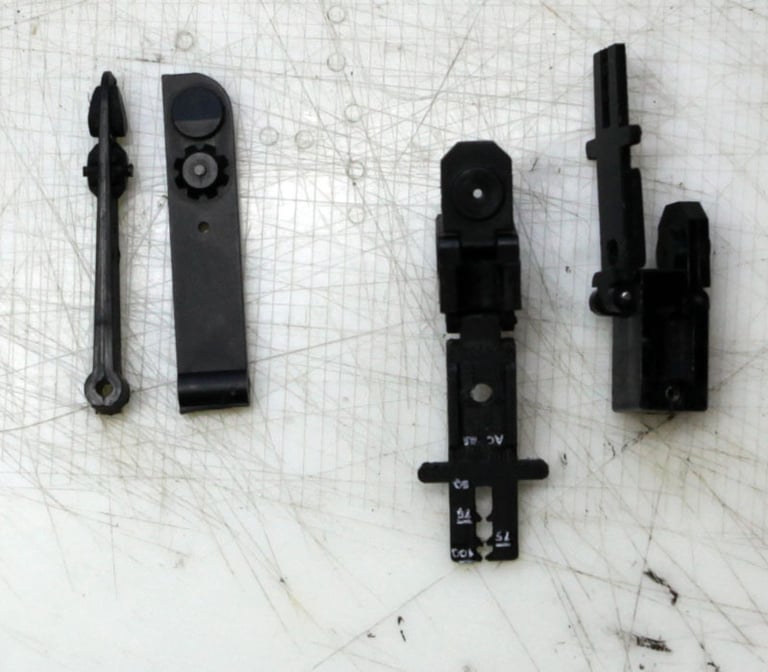

1 - Les organes de visée mécanique

Démonter les organes de visée.
Le guidon (organe avant) est juste coupé sur le bas pour ne pas gêner le canon.
Le porte-œilletons, lui, n'a plus que l’œilleton arrière avec le petit trou.

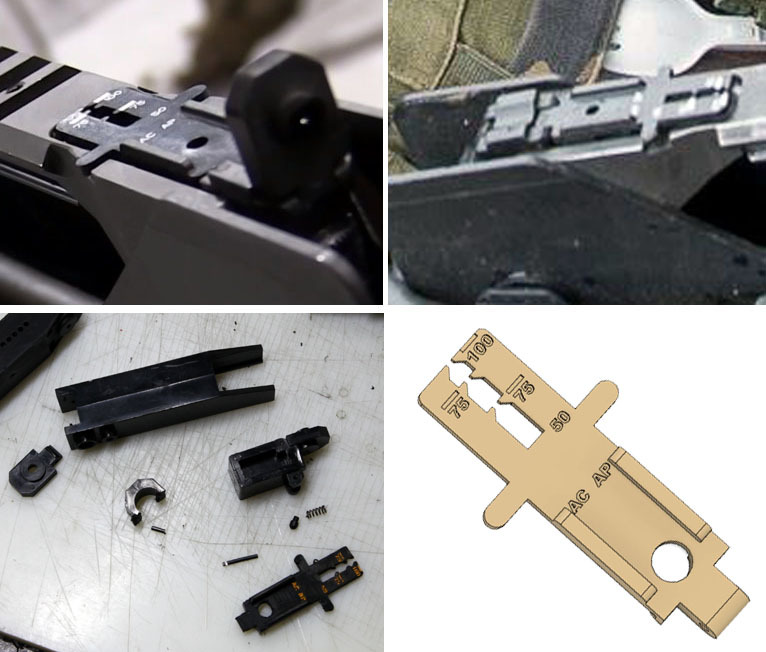

2 - tourelle porte-œilletons

Le porte-œilletons est retirer de son support (la tourelle) afin de pouvoir y installer la hausse APAV.

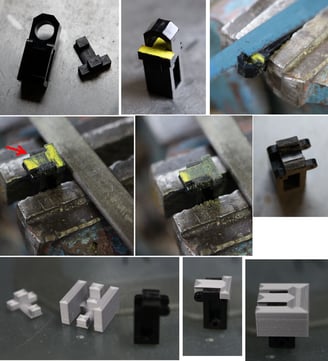

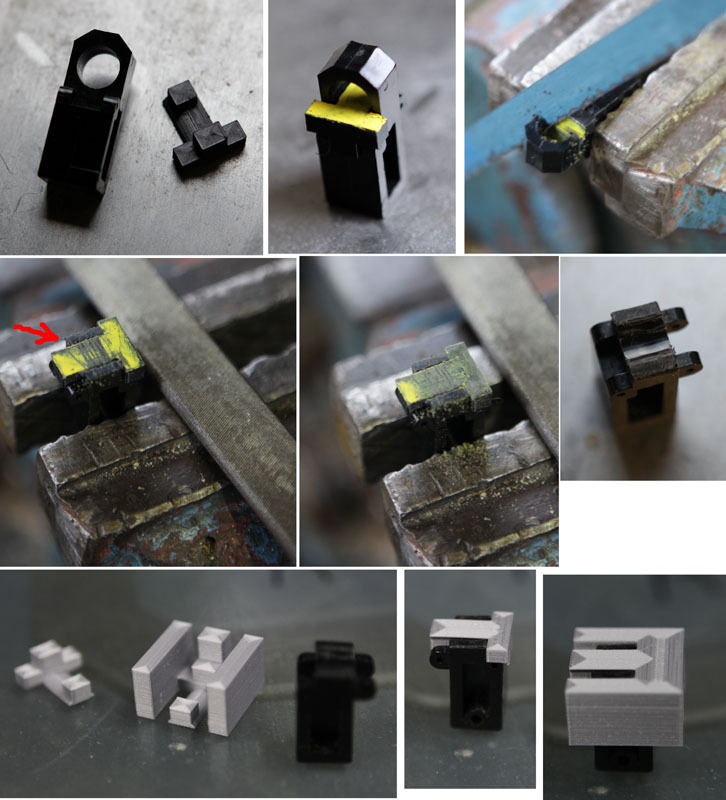

3 - Découpe du porte-œilletons

On le coupe (il y a un outil pour aider à couper horizontalement). Et l'œilleton avant (avec le grand trou) est remplacée par la hausse APAV (grenade à fusil). La goupille de ce dernier est coupée pour ne pas dépasser.

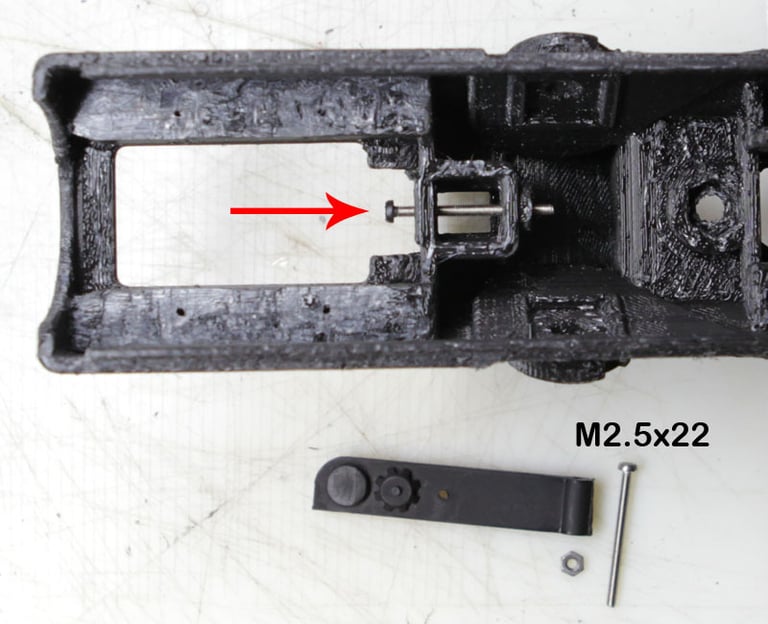

4 - Guidon

Le guidon est installé dans la pgm avec une nouvelle vis plus longue. Pensez à coller l'écrou pour ne pas le perdre.

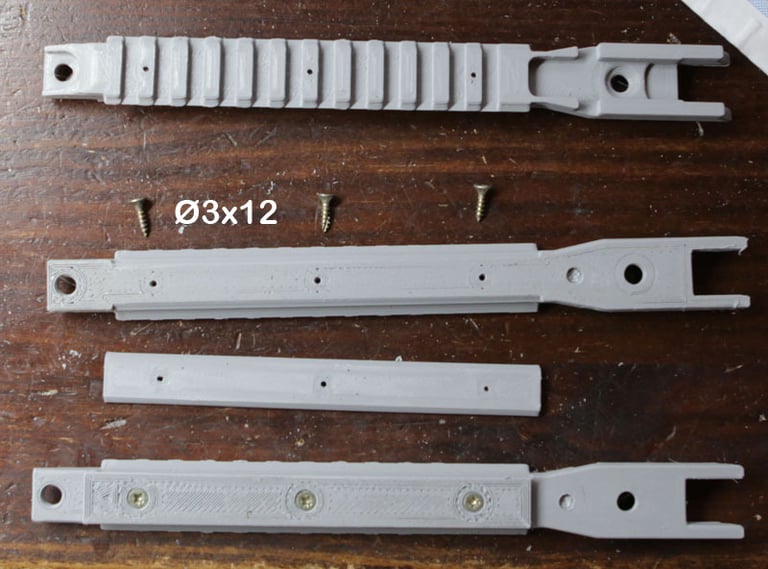

5 - Grand rail Pictinny

Assemblez-le s'il est en 2 parties.

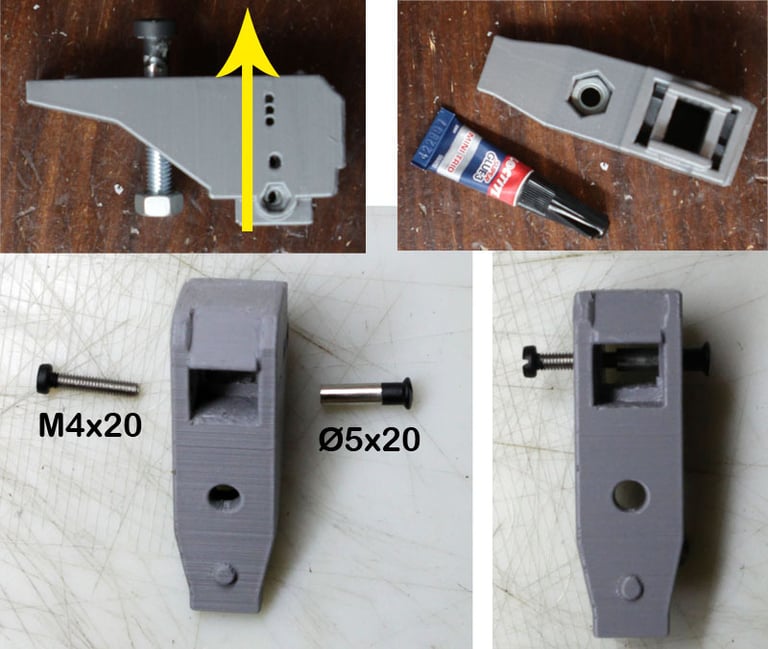

7- Porte-rail arrière

Le support de rail arrière possède un écrou hexagonal. Pour faciliter son positionnement, utilisez une grande vis comme sur l'image. Collez l'écrou pour ne pas le perdre.
Le boulon pour le fixer sur le corps du Famas sera celui de votre réplique, pas besoin de le remplacer.
Par contre pour fixer la PGM sur le support, il faudra un écrou relieur et une vis adéquat. Chacun ayant son diamètre, il y a donc un sens.

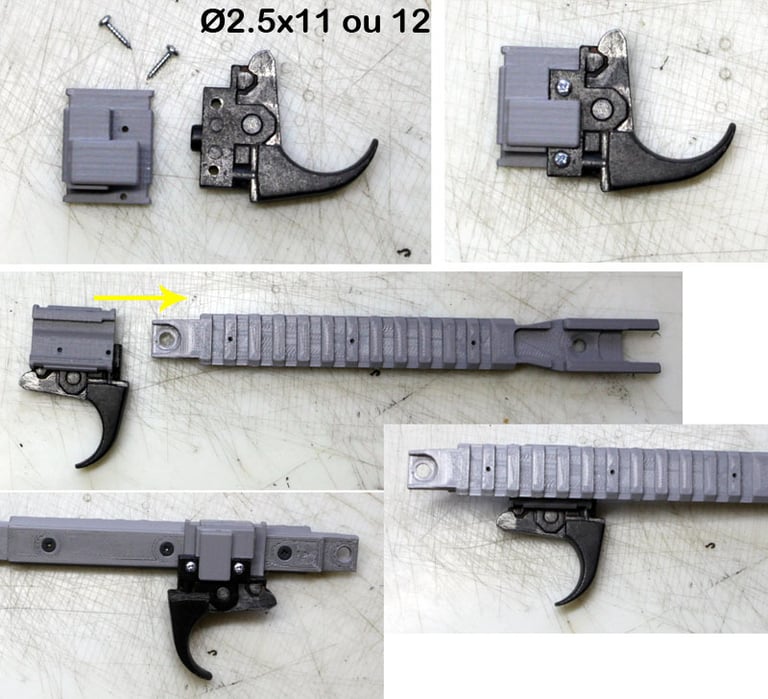

6 - Assemblage du levier d'armement

Le chariot du levier d'armement est installé sur le sous-rail.
Normalement le chariot glisse très bien sur le sous-rail. donc soit le sous-rail et/ou le chariot nécessite d'être poncé/ajusté. soit les vis dépasse et coince sur le sous-rail.

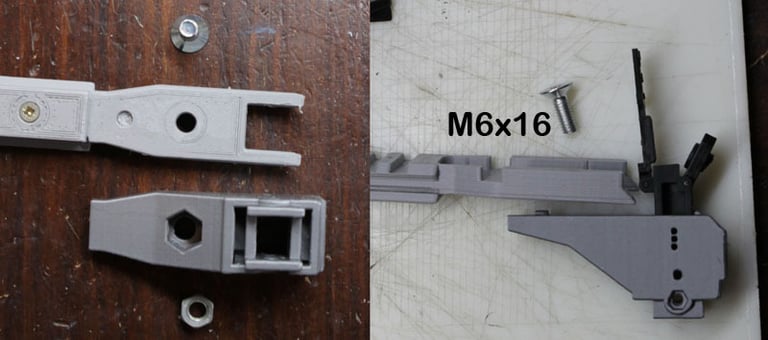

8 - Assemblage du porte- œilletons avec le porte-rail arrière

Attention au sens: la hausse APAV vers l'avant bien sur.

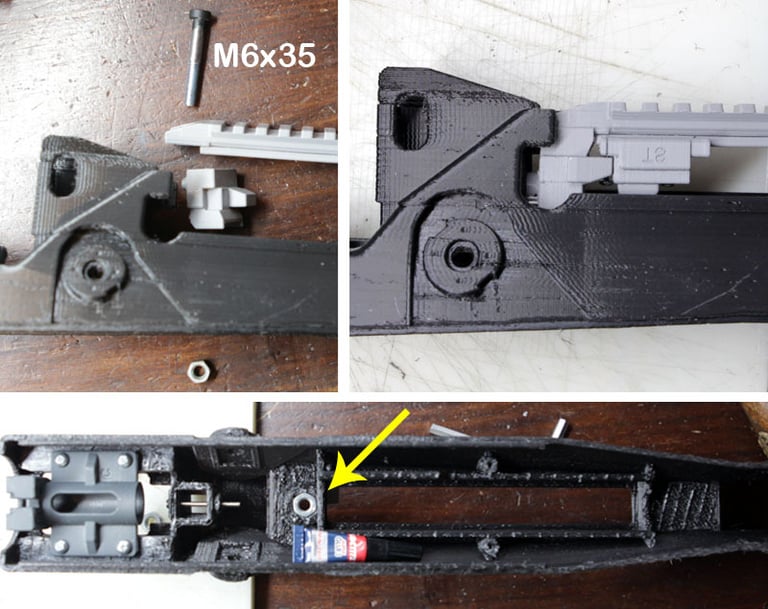

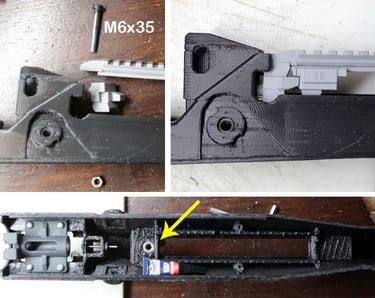

9 - Assemblage du porte-rail avant

Le support de rail avant peut être collé au besoin. Pensez aussi à coller l'écrou sur la PGM pour ne pas le perdre.

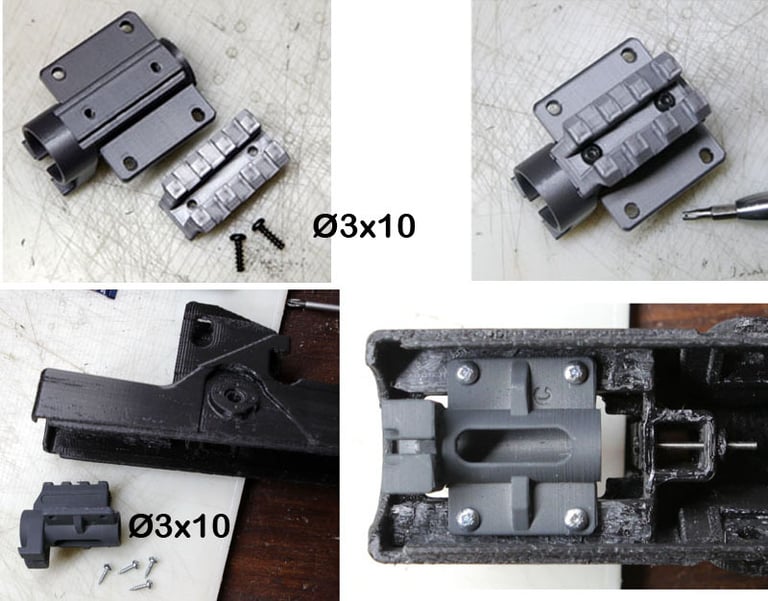

10 - Assemblage du petit rail Picatinny avant

Le support de canon avec son petit rail Picatinny est à glisser sur l'extension de canon de votre réplique. Il se solidarise à la PGM à l'aide de 4 vis.

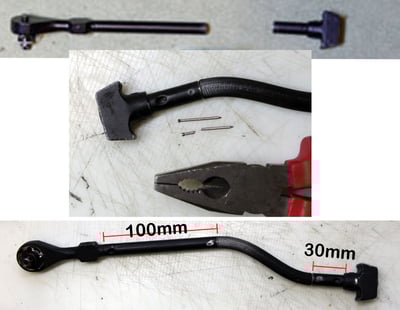

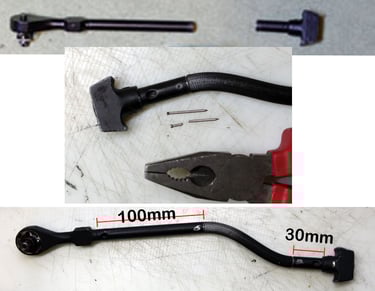

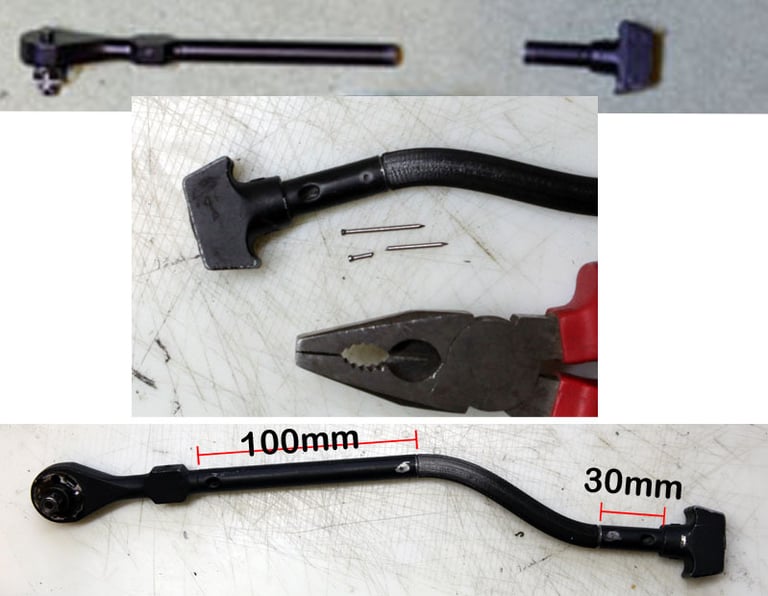

11 - Bipied

Le bipied devra être couper en 3 parties. Jetez le surplus. Pensez à bien poncer/ébavurer l'intérieur, car les bords fraichement coupées sont d'un diamètre inférieur à celui du tube généralement. Ne poncez pas le tube courbé, il est au bon diamètre.
Plutôt que de le visser, collez, percez et "clouez" le bipied.
ATTENTION: ne percer et coller le bipied qu'une fois installé sur la réplique pour ne pas vous tromper. Une fois cloué/collé, il sera trop tard si vous vous êtes tromper dans le positionnement du bipied et de sa courbure.

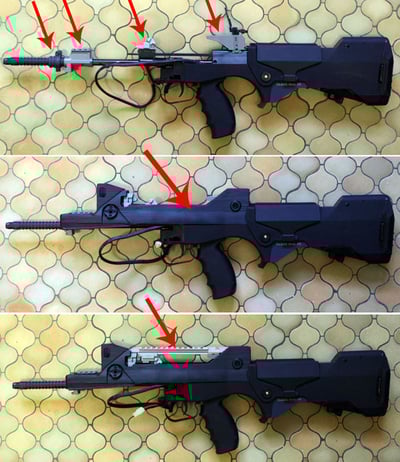

12 - Montage

1 - Installez les différents éléments ci-dessous sur la réplique.
2 - emboitez la PGM.
3 - Vissez la PGM sur le support de canon et installez le rail Picatinny.

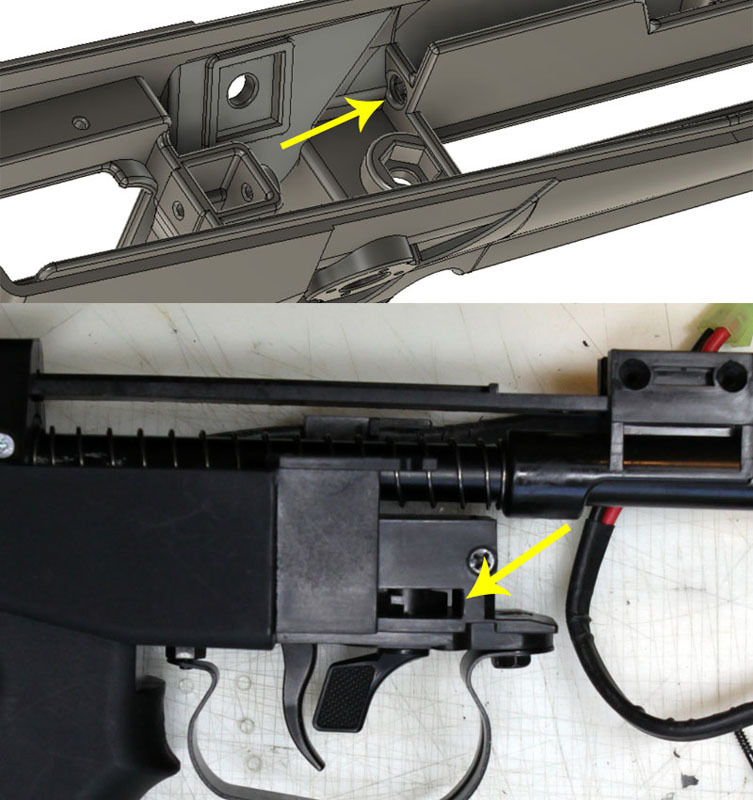

13 - Emboiter la PGM

Sur la PGM, il y a un trou sur le coté en interne pour ligoter le câble de batterie afin qu'il ne se ballade pas partout. Cela remplace le petit crochet à visser des répliques pour coincer le câble à l'avant.
L'emboitement du garde-main bas est plus dure que sur la PGM originale de la réplique.

Si vous n'entendez pas le déclic de l'emboitement:

Soit l'ensemble est mal installé

Soit il faut mieux gratter la zone de joint entre la PGM et le garde-main bas (les aspérités de l'impression décalent le tout d'1mm si elles ne sont pas enlevées)

Soit il faudra ébavurer la zone de la fenêtre ou le téton s'enclenche dans votre réplique au niveau de la gâchette.
